Viersterngriffe flach
Artikelnummer: 06855
Produktinfo
Notera

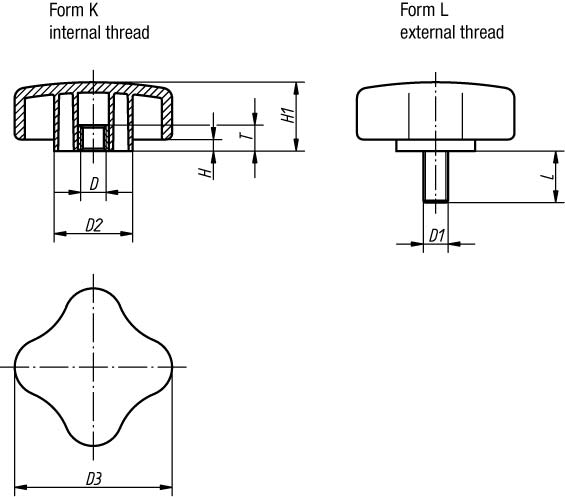

SYMPA TOUCH Flat Four Lobe Grips are available in 5 sizes with internal and external threads.
| Order No. | Surface finish | D | T | Approx. weight g | D2 | D3 | H | H1 | Form |
|---|
| 06855-3505 | Internal thread | M5 | 12,5 | 9 | 14,2 | 35,5 | 2,8 | 15,5 | K |
| 06855-3506 | Internal thread | M6 | 12,5 | 9 | 14,2 | 35,5 | 2,8 | 15,5 | K |
| 06855-4405 | Internal thread | M5 | 12,5 | 14 | 17,5 | 44,5 | 3,3 | 19,3 | K |
| 06855-4406 | Internal thread | M6 | 12,5 | 14 | 17,5 | 44,5 | 3,3 | 19,3 | K |
| 06855-4408 | Internal thread | M8 | 12,5 | 15 | 17,5 | 44,5 | 3,3 | 19,3 | K |
| 06855-4410 | Internal thread | M10 | 12,5 | 16 | 17,5 | 44,5 | 3,3 | 19,3 | K |
| 06855-5005 | Internal thread | M5 | 12,5 | 19,5 | 23,6 | 50,8 | 3,8 | 22,1 | K |
| 06855-5006 | Internal thread | M6 | 12,5 | 20 | 23,6 | 50,8 | 3,8 | 22,1 | K |
| 06855-5008 | Internal thread | M8 | 12,5 | 20,5 | 23,6 | 50,8 | 3,8 | 22,1 | K |
| 06855-5010 | Internal thread | M10 | 12,5 | 21,5 | 23,6 | 50,8 | 3,8 | 22,1 | K |
| 06855-6306 | Internal thread | M6 | 12,5 | 34 | 31,7 | 63,5 | 4,6 | 27,7 | K |
| 06855-6308 | Internal thread | M8 | 12,5 | 34 | 31,7 | 63,5 | 4,6 | 27,7 | K |
| 06855-6312 | Internal thread | M12 | 12,5 | 36 | 31,7 | 63,5 | 4,6 | 27,7 | K |
| 06855-6310 | Internal thread | M10 | 12,5 | 35 | 31,7 | 63,5 | 4,6 | 27,7 | K |
| 06855-7608 | Internal thread | M8 | 12,5 | 48 | 38,1 | 76,2 | 5,6 | 33,3 | K |
| 06855-7610 | Internal thread | M10 | 12,5 | 49 | 38,1 | 76,2 | 5,6 | 33,3 | K |
| 06855-7612 | Internal thread | M12 | 12,5 | 49 | 38,1 | 76,2 | 5,6 | 33,3 | K |
| Order No. | Surface finish | D2 | D3 | L = screw length | D1 | H | H1 | Form |
|---|
| 06855-3506X15 | External thread | 14,2 | 35,5 | 15 | M6 | 2,8 | 15,5 | L |
| 06855-3506X20 | External thread | 14,2 | 35,5 | 20 | M6 | 2,8 | 15,5 | L |
| 06855-3506X25 | External thread | 14,2 | 35,5 | 25 | M6 | 2,8 | 15,5 | L |
| 06855-3506X35 | External thread | 14,2 | 35,5 | 35 | M6 | 2,8 | 15,5 | L |
| 06855-4406X15 | External thread | 17,5 | 44,5 | 15 | M6 | 3,3 | 19,3 | L |
| 06855-4406X20 | External thread | 17,5 | 44,5 | 20 | M6 | 3,3 | 19,3 | L |
| 06855-4406X25 | External thread | 17,5 | 44,5 | 25 | M6 | 3,3 | 19,3 | L |
| 06855-4406X35 | External thread | 17,5 | 44,5 | 35 | M6 | 3,3 | 19,3 | L |
| 06855-4408X16 | External thread | 17,5 | 44,5 | 16 | M8 | 3,3 | 19,3 | L |
| 06855-4408X25 | External thread | 17,5 | 44,5 | 25 | M8 | 3,3 | 19,3 | L |
| 06855-4408X35 | External thread | 17,5 | 44,5 | 35 | M8 | 3,3 | 19,3 | L |
| 06855-4410X20 | External thread | 17,5 | 44,5 | 20 | M10 | 3,3 | 19,3 | L |
| 06855-4410X30 | External thread | 17,5 | 44,5 | 30 | M10 | 3,3 | 19,3 | L |
| 06855-4410X40 | External thread | 17,5 | 44,5 | 40 | M10 | 3,3 | 19,3 | L |
| 06855-4410X50 | External thread | 17,5 | 44,5 | 50 | M10 | 3,3 | 19,3 | L |
| 06855-5006X15 | External thread | 23,6 | 50,8 | 15 | M6 | 3,8 | 22,1 | L |
| 06855-5006X20 | External thread | 23,6 | 50,8 | 20 | M6 | 3,8 | 22,1 | L |
| 06855-5006X25 | External thread | 23,6 | 50,8 | 25 | M6 | 3,8 | 22,1 | L |
| 06855-5006X35 | External thread | 23,6 | 50,8 | 35 | M6 | 3,8 | 22,1 | L |
| 06855-5008X16 | External thread | 23,6 | 50,8 | 16 | M8 | 3,8 | 22,1 | L |
| 06855-5008X25 | External thread | 23,6 | 50,8 | 25 | M8 | 3,8 | 22,1 | L |
| 06855-5008X35 | External thread | 23,6 | 50,8 | 35 | M8 | 3,8 | 22,1 | L |
| 06855-5010X30 | External thread | 23,6 | 50,8 | 30 | M10 | 3,8 | 22,1 | L |
| 06855-5010X40 | External thread | 23,6 | 50,8 | 40 | M10 | 3,8 | 22,1 | L |
| 06855-5010X50 | External thread | 23,6 | 50,8 | 50 | M10 | 3,8 | 22,1 | L |
| 06855-6306X15 | External thread | 31,7 | 63,5 | 15 | M6 | 4,6 | 27,7 | L |
| 06855-6306X20 | External thread | 31,7 | 63,5 | 20 | M6 | 4,6 | 27,7 | L |
| 06855-6306X25 | External thread | 31,7 | 63,5 | 25 | M6 | 4,6 | 27,7 | L |
| 06855-6306X35 | External thread | 31,7 | 63,5 | 35 | M6 | 4,6 | 27,7 | L |
| 06855-6308X16 | External thread | 31,7 | 63,5 | 16 | M8 | 4,6 | 27,7 | L |
| 06855-6308X25 | External thread | 31,7 | 63,5 | 25 | M8 | 4,6 | 27,7 | L |
| 06855-6308X35 | External thread | 31,7 | 63,5 | 35 | M8 | 4,6 | 27,7 | L |
| 06855-6310X30 | External thread | 31,7 | 63,5 | 30 | M10 | 4,6 | 27,7 | L |
| 06855-6310X40 | External thread | 31,7 | 63,5 | 40 | M10 | 4,6 | 27,7 | L |
| 06855-6310X50 | External thread | 31,7 | 63,5 | 50 | M10 | 4,6 | 27,7 | L |
| 06855-7608X16 | External thread | 38,1 | 76,2 | 16 | M8 | 5,6 | 33,3 | L |
| 06855-7608X25 | External thread | 38,1 | 76,2 | 25 | M8 | 5,6 | 33,3 | L |
| 06855-7608X35 | External thread | 38,1 | 76,2 | 35 | M8 | 5,6 | 33,3 | L |
| 06855-7610X30 | External thread | 38,1 | 76,2 | 30 | M10 | 5,6 | 33,3 | L |
| 06855-7610X40 | External thread | 38,1 | 76,2 | 40 | M10 | 5,6 | 33,3 | L |
| 06855-7610X50 | External thread | 38,1 | 76,2 | 50 | M10 | 5,6 | 33,3 | L |
Konstruktion
