Pendelauflagen Neigungswinkel 20°

Artikelnummer: 02001

Produktinfo

Material
Body in steel, ball in rust and acid resistant steel, Form M with hard metal insert

Yta
Body black oxide finish, ball natural finish

Notera
Toggle Locators are used to support and clamp unmachined and machined workpieces. In addition, they serve as stops, supports and thrust pads in fixture and tool shops. Patent applied for. Grub screws or threaded studs can be screwed and glued into thread D3. This is an easy way of obtaining a toggle locator with external thread. Ball is protected against torsion.

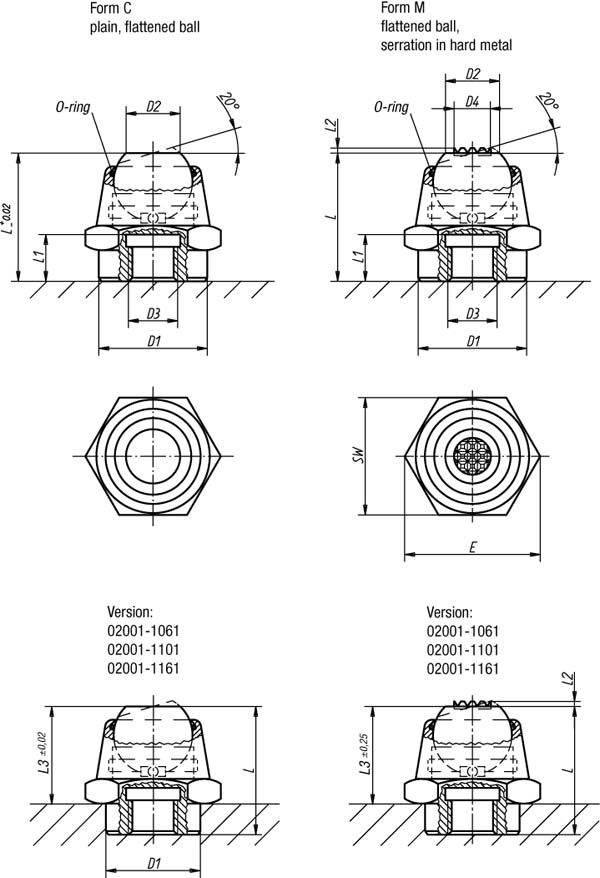

Order No.	D2	D3	D4	L	L1	L3	E	Load capacity max. kN (static load only)	Ball-Ø	Approx. weight kg	SW	Form	D1	L2
02001-106	7	M6	5	17,5	6	-	19,6	14	10	0,020	17	C	16	0,4
02001-1061	7	M6	5	17,5	6	12,5	19,6	14	10	0,016	17	C	12	0,4
02001-108	11	M8	7,5	26	9	-	27,7	34	16	0,065	24	C	22	0,8
02001-110	11	M10	7,5	26	9	-	27,7	34	16	0,058	24	C	22	0,8
02001-1101	11	M10	7,5	26	9	20	27,7	34	16	0,058	24	C	18	0,8
02001-112	11	M12	7,5	26	9	-	27,7	34	16	0,061	24	C	22	0,8
02001-116	18	M16	13	40	15	-	41,6	90	25	0,224	36	C	34	0,6
02001-1161	18	M16	13	40	15	30	41,6	90	25	0,180	36	C	26	0,6
02001-120	18	M20	13	40	15	-	41,6	90	25	0,215	36	C	34	0,6
02001-906	7	M6	5	17,5	6	-	19,6	14	10	0,021	17	M	16	0,4
02001-9061	7	M6	5	17,5	6	12,5	19,6	14	10	0,017	17	M	12	0,4
02001-908	11	M8	7,5	26	9	-	27,7	34	16	0,066	24	M	22	0,8
02001-910	11	M10	7,5	26	9	-	27,7	34	16	0,064	24	M	22	0,8
02001-9101	11	M10	7,5	26	9	20	27,7	34	16	0,060	24	M	18	0,8
02001-912	11	M12	7,5	26	9	-	27,7	34	16	0,063	24	M	22	0,8
02001-916	18	M16	13	40	15	-	41,6	90	25	0,227	36	M	34	0,6
02001-9161	18	M16	13	40	15	30	41,6	90	25	0,200	36	M	26	0,6
02001-920	18	M20	13	40	15	-	41,6	90	25	0,218	36	M	34	0,6
