Pendelauflagen verstellbar mit O-Ring und auswechselbaren Einsätzen

Artikelnummer: 02007

Produktinfo

Notera

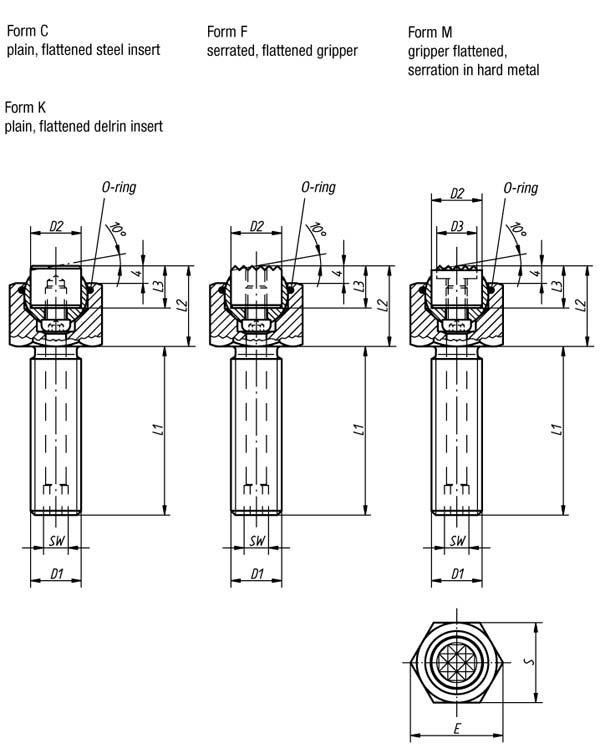

Toggle Locators are used to support and clamp unmachined and machined workpieces. In addition, they serve as stops, supports and thrust pads in fixture and tool shops. The ball can be removed from the housing by applying light pressure to the socket head screw. Ball is protected against torsion. See 07113 for table with Grippers and Inserts for form C, K, F and M.

Order No.	D2	L1	L3	SW	E	S	Load capacity max. kN (static load only)	Approx. weight kg	Order No. steel insert	Ball-Ø	Form	D1	L2
02007-110X015	10	15	10	3	19,6	17	19	0,032	07113-10108	13	C	M10	17
02007-110X030	10	30	10	3	19,6	17	19	0,039	07113-10108	13	C	M10	17
02007-110X050	10	50	10	3	19,6	17	19	0,047	07113-10108	13	C	M10	17
02007-112X020	12	20	10	5	21,9	19	30	0,048	07113-12108	15	C	M12	19
02007-112X040	12	40	10	5	21,9	19	30	0,059	07113-12108	15	C	M12	19
02007-112X060	12	60	10	5	21,9	19	30	0,071	07113-12108	15	C	M12	19
02007-116X025	16	25	10	6	27,7	24	50	0,100	07113-16108	20	C	M16	23
02007-116X050	16	50	10	6	27,7	24	50	0,127	07113-16108	20	C	M16	23
02007-116X080	16	80	10	6	27,7	24	50	0,159	07113-16108	20	C	M16	23
02007-120X030	20	30	10	8	34,6	30	85	0,171	07113-20108	23	C	M20	24
02007-120X060	20	60	10	8	34,6	30	85	0,220	07113-20108	23	C	M20	24
02007-120X100	20	100	10	8	34,6	30	85	0,289	07113-20108	23	C	M20	24
02007-124X040	25	40	10	10	41,6	36	121	0,321	07113-25108	28	C	M24	30
02007-124X100	25	100	10	10	41,6	36	121	0,468	07113-25108	28	C	M24	30

Order No.	D2	L1	L3	SW	E	S	Load capacity max. kN (static load only)	Approx. weight kg	Order No. gripper	Ball-Ø	Form	D1	L2
02007-310X015	10	15	10	3	19,6	17	19	0,031	07113-1010	13	F	M10	17
02007-310X030	10	30	10	3	19,6	17	19	0,038	07113-1010	13	F	M10	17
02007-310X050	10	50	10	3	19,6	17	19	0,047	07113-1010	13	F	M10	17
02007-312X020	12	20	10	5	21,9	19	30	0,050	07113-1210	15	F	M12	19
02007-312X040	12	40	10	5	21,9	19	30	0,061	07113-1210	15	F	M12	19
02007-312X060	12	60	10	5	21,9	19	30	0,073	07113-1210	15	F	M12	19
02007-316X025	16	25	10	6	27,7	24	50	0,100	07113-1610	20	F	M16	23
02007-316X050	16	50	10	6	27,7	24	50	0,127	07113-1610	20	F	M16	23
02007-316X080	16	80	10	6	27,7	24	50	0,159	07113-1610	20	F	M16	23
02007-320X030	20	30	10	8	34,6	30	85	0,173	07113-2010	23	F	M20	24
02007-320X060	20	60	10	8	34,6	30	85	0,222	07113-2010	23	F	M20	24
02007-320X100	20	100	10	8	34,6	30	85	0,290	07113-2010	23	F	M20	24
02007-324X040	25	40	10	10	41,6	36	121	0,319	07113-2510	28	F	M24	30
02007-324X100	25	100	10	10	41,6	36	121	0,466	07113-2510	28	F	M24	30

Order No.	D2	L1	L3	SW	E	S	Load capacity max. kN (static load only)	Approx. weight kg	Order No. delrin insert	Ball-Ø	Form	D1	L2
02007-710X015	10	15	10	3	19,6	17	4	0,027	07113-10109	13	K	M10	17
02007-710X030	10	30	10	3	19,6	17	4	0,034	07113-10109	13	K	M10	17
02007-710X050	10	50	10	3	19,6	17	4	0,043	07113-10109	13	K	M10	17
02007-712X020	12	20	10	5	21,9	19	7	0,041	07113-12109	15	K	M12	19
02007-712X040	12	40	10	5	21,9	19	7	0,052	07113-12109	15	K	M12	19
02007-712X060	12	60	10	5	21,9	19	7	0,064	07113-12109	15	K	M12	19
02007-716X025	16	25	10	6	27,7	24	14	0,088	07113-16109	20	K	M16	23
02007-716X050	16	50	10	6	27,7	24	14	0,115	07113-16109	20	K	M16	23
02007-716X080	16	80	10	6	27,7	24	14	0,147	07113-16109	20	K	M16	23
02007-720X030	20	30	10	8	34,6	30	27	0,152	07113-20109	23	K	M20	24
02007-720X060	20	60	10	8	34,6	30	27	0,202	07113-20109	23	K	M20	24
02007-720X100	20	100	10	8	34,6	30	27	0,270	07113-20109	23	K	M20	24
02007-724X040	25	40	10	10	41,6	36	47	0,291	07113-25109	28	K	M24	30
02007-724X100	25	100	10	10	41,6	36	47	0,438	07113-25109	28	K	M24	30

Order No.	D2	D3	L1	L3	SW	E	S	Load capacity max. kN (static load only)	Approx. weight kg	Order No. gripper	Ball-Ø	Form	D1	L2
02007-910X015	10	7,9	15	10	3	19,6	17	19	0,031	07113-10107	13	M	M10	17
02007-910X030	10	7,9	30	10	3	19,6	17	19	0,038	07113-10107	13	M	M10	17
02007-910X050	10	7,9	50	10	3	19,6	17	19	0,047	07113-10107	13	M	M10	17
02007-912X020	12	9,5	20	10	5	21,9	19	30	0,050	07113-12107	15	M	M12	19
02007-912X040	12	9,5	40	10	5	21,9	19	30	0,061	07113-12107	15	M	M12	19
02007-912X060	12	9,5	60	10	5	21,9	19	30	0,073	07113-12107	15	M	M12	19
02007-916X025	16	12,7	25	10	6	27,7	24	50	0,100	07113-16107	20	M	M16	23
02007-916X050	16	12,7	50	10	6	27,7	24	50	0,127	07113-16107	20	M	M16	23
02007-916X080	16	12,7	80	10	6	27,7	24	50	0,159	07113-16107	20	M	M16	23
02007-920X030	20	15,9	30	10	8	34,6	30	85	0,173	07113-20107	23	M	M20	24
02007-920X060	20	15,9	60	10	8	34,6	30	85	0,222	07113-20107	23	M	M20	24
02007-920X100	20	15,9	100	10	8	34,6	30	85	0,290	07113-20107	23	M	M20	24
02007-924X040	25	19	40	10	10	41,6	36	121	0,319	07113-25107	28	M	M24	30
02007-924X100	25	19	100	10	10	41,6	36	121	0,466	07113-25107	28	M	M24	30
