Arretierbolzen Nirosta
Artikelnummer: 03089_3
Produktinfo
Material
- Locking pin hardened:
threaded sleeve 1.4305
locking pin 1.4034
- Locking pin not hardened:
threaded sleeve 1.4305
locking pin 1.4305
Mushroom knob 1.4305, electrolytic-polish
Yta
Natural finish; locking pin ground
Notera
Locking Bolts are used to prevent any change in locking position due to lateral forces. A new locking position can only be set after the bolt has been manually disengaged.

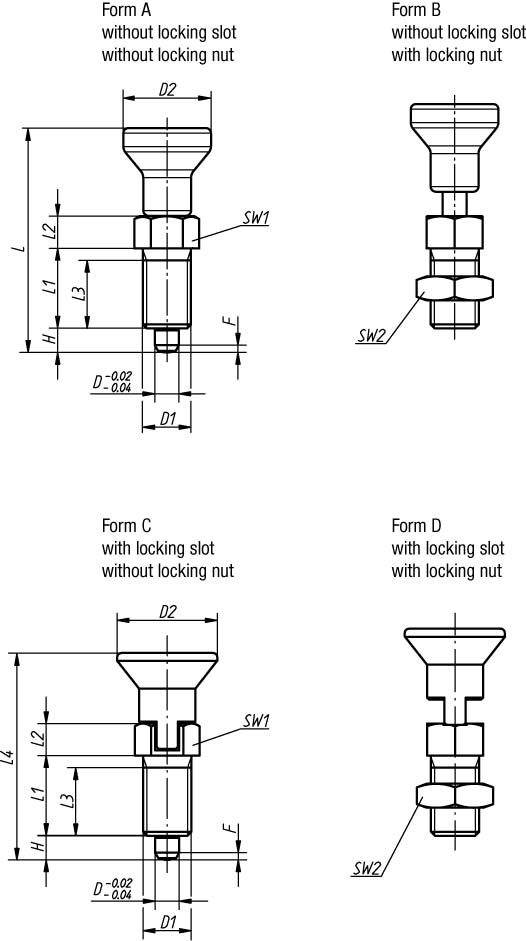

| Order No. | Form | D | D1 | D2 | L | L1 | L2 | L3 | H | SW1 | SW2 | F x 30° | Spring force initial pressure F1 approx. N | Spring force final pressure F2 approx. N | L4 |
|---|
| 03089-001903 | A | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | - | 0,8 | 4,5 | 9 | - |
| 03089-001004 | A | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | - | 1 | 6 | 12 | - |
| 03089-001105 | A | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | - | 1,3 | 5 | 12 | - |
| 03089-001206 | A | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | - | 1,8 | 6 | 14 | - |
| 03089-001308 | A | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | - | 2,3 | 15 | 35 | - |
| 03089-001410 | A | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | - | 2,8 | 15 | 34 | - |
| 03089-001412 | A | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | - | 2,8 | 15 | 39 | - |
| 03089-001516 | A | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | - | 3,2 | 20 | 46 | - |
| 03089-002903 | B | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 9 | - |
| 03089-002004 | B | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | - |
| 03089-002105 | B | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | - |
| 03089-002206 | B | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | - |
| 03089-002308 | B | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | - |
| 03089-002410 | B | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | - |
| 03089-002412 | B | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | - |
| 03089-002516 | B | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | - |
| 03089-003903 | C | 3 | M6x0,75 | 14 | - | 12 | 5 | 10 | 3,5 | 8 | - | 0,8 | 4,5 | 9 | 31,5 |
| 03089-003004 | C | 4 | M8x1 | 18 | - | 15 | 6 | 13 | 4 | 10 | - | 1 | 6 | 12 | 38,5 |
| 03089-003105 | C | 5 | M10x1 | 21 | - | 17 | 7 | 15 | 5 | 13 | - | 1,3 | 5 | 12 | 43,5 |
| 03089-003206 | C | 6 | M12x1,5 | 25 | - | 20 | 8 | 17 | 6 | 14 | - | 1,8 | 6 | 14 | 51,7 |
| 03089-003308 | C | 8 | M16x1,5 | 33 | - | 26 | 10 | 23 | 8 | 19 | - | 2,3 | 15 | 35 | 68 |
| 03089-003410 | C | 10 | M20x1,5 | 33 | - | 28 | 12 | 25 | 10 | 22 | - | 2,8 | 15 | 34 | 74 |
| 03089-003412 | C | 12 | M20x1,5 | 33 | - | 28 | 14 | 25 | 12 | 22 | - | 2,8 | 15 | 39 | 78 |
| 03089-003516 | C | 16 | M24x2 | 40 | - | 32 | 18 | 28 | 16 | 27 | - | 3,2 | 20 | 46 | 96 |
| 03089-004903 | D | 3 | M6x0,75 | 14 | - | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 9 | 31,5 |
| 03089-004004 | D | 4 | M8x1 | 18 | - | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | 38,5 |
| 03089-004105 | D | 5 | M10x1 | 21 | - | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | 43,5 |
| 03089-004206 | D | 6 | M12x1,5 | 25 | - | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | 51,7 |
| 03089-004308 | D | 8 | M16x1,5 | 33 | - | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | 68 |
| 03089-004410 | D | 10 | M20x1,5 | 33 | - | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | 74 |
| 03089-004412 | D | 12 | M20x1,5 | 33 | - | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | 78 |
| 03089-004516 | D | 16 | M24x2 | 40 | - | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | 96 |
| Order No. | Form | D | D1 | D2 | L | L1 | L2 | L3 | H | SW1 | SW2 | F x 30° | Spring force initial pressure F1 approx. N | Spring force final pressure F2 approx. N | L4 |
|---|
| 03089-111903 | A | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | - | 0,8 | 4,5 | 9 | - |
| 03089-111004 | A | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | - | 1 | 6 | 12 | - |
| 03089-111105 | A | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | - | 1,3 | 5 | 12 | - |
| 03089-111206 | A | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | - | 1,8 | 6 | 14 | - |
| 03089-111308 | A | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | - | 2,3 | 15 | 35 | - |
| 03089-111410 | A | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | - | 2,8 | 15 | 34 | - |
| 03089-111412 | A | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | - | 2,8 | 15 | 39 | - |
| 03089-111516 | A | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | - | 3,2 | 20 | 46 | - |
| 03089-112903 | B | 3 | M6x0,75 | 14 | 34,5 | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 9 | - |
| 03089-112004 | B | 4 | M8x1 | 18 | 43 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | - |
| 03089-112105 | B | 5 | M10x1 | 21 | 50 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | - |
| 03089-112206 | B | 6 | M12x1,5 | 25 | 59 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | - |
| 03089-112308 | B | 8 | M16x1,5 | 33 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | - |
| 03089-112410 | B | 10 | M20x1,5 | 33 | 83 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | - |
| 03089-112412 | B | 12 | M20x1,5 | 33 | 87 | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | - |
| 03089-112516 | B | 16 | M24x2 | 40 | 106 | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | - |
| 03089-113903 | C | 3 | M6x0,75 | 14 | - | 12 | 5 | 10 | 3,5 | 8 | - | 0,8 | 4,5 | 9 | 31,5 |
| 03089-113004 | C | 4 | M8x1 | 18 | - | 15 | 6 | 13 | 4 | 10 | - | 1 | 6 | 12 | 38,5 |
| 03089-113105 | C | 5 | M10x1 | 21 | - | 17 | 7 | 15 | 5 | 13 | - | 1,3 | 5 | 12 | 43,5 |
| 03089-113206 | C | 6 | M12x1,5 | 25 | - | 20 | 8 | 17 | 6 | 14 | - | 1,8 | 6 | 14 | 51,7 |
| 03089-113308 | C | 8 | M16x1,5 | 33 | - | 26 | 10 | 23 | 8 | 19 | - | 2,3 | 15 | 35 | 68 |
| 03089-113410 | C | 10 | M20x1,5 | 33 | - | 28 | 12 | 25 | 10 | 22 | - | 2,8 | 15 | 34 | 74 |
| 03089-113412 | C | 12 | M20x1,5 | 33 | - | 28 | 14 | 25 | 12 | 22 | - | 2,8 | 15 | 39 | 78 |
| 03089-113516 | C | 16 | M24x2 | 40 | - | 32 | 18 | 28 | 16 | 27 | - | 3,2 | 20 | 46 | 96 |
| 03089-114903 | D | 3 | M6x0,75 | 14 | - | 12 | 5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 9 | 31,5 |
| 03089-114004 | D | 4 | M8x1 | 18 | - | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | 38,5 |
| 03089-114105 | D | 5 | M10x1 | 21 | - | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | 43,5 |
| 03089-114206 | D | 6 | M12x1,5 | 25 | - | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | 51,7 |
| 03089-114308 | D | 8 | M16x1,5 | 33 | - | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | 68 |
| 03089-114410 | D | 10 | M20x1,5 | 33 | - | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | 74 |
| 03089-114412 | D | 12 | M20x1,5 | 33 | - | 28 | 14 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | 78 |
| 03089-114516 | D | 16 | M24x2 | 40 | - | 32 | 18 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | 96 |
