Sperrriegel Nirosta
Artikelnummer: 03099_1
Produktinfo
Material
Stainless steel 1.4305
Yta
Natural finish; locking pin ground, not hardened
Notera
Locking Bolts with grip are used when the locking pin should not project at certain times. Turning the bolt through 180° pulls in the locking pin.
A locking notch ensures that the locking bolt is held in this position.

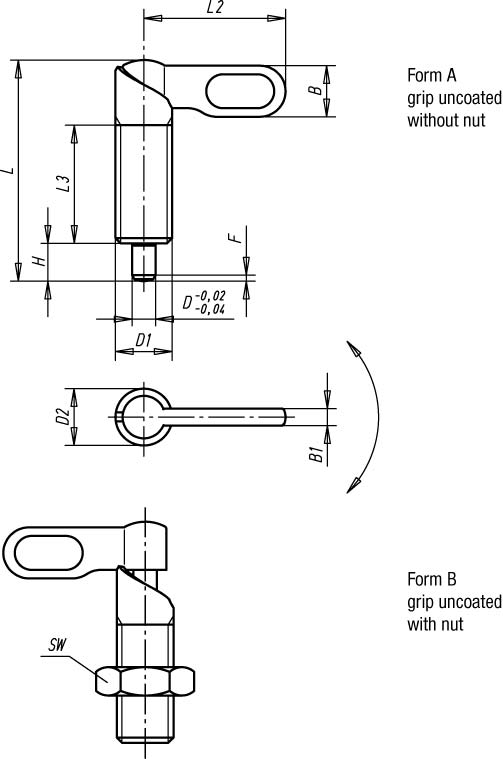

| Order No. | Approx. weight kg | Form | D | D1 | D2 | L | L2 | L3 | B | B1 | H | SW | F x 30° | Spring force initial pressure F1 approx. N | Spring force final pressure F2 approx. N |
|---|
| 03099-1040410 | 0,0169 | A | 4 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | - | 1 | 8 | 14 |
| 03099-1040510 | 0,0170 | A | 5 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | - | 1,3 | 8 | 14 |
| 03099-1040610 | 0,0171 | A | 6 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | - | 1,8 | 8 | 14 |
| 03099-10404101 | 0,0172 | A | 4 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | - | 1 | 8 | 14 |
| 03099-10405101 | 0,0173 | A | 5 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | - | 1,3 | 8 | 14 |
| 03099-10406101 | 0,0174 | A | 6 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | - | 1,8 | 8 | 14 |
| 03099-1040512 | 0,0295 | A | 5 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | - | 1,3 | 8 | 15 |
| 03099-1040612 | 0,0296 | A | 6 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | - | 1,8 | 8 | 15 |
| 03099-1040812 | 0,0297 | A | 8 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | - | 2,3 | 8 | 15 |
| 03099-10405121 | 0,0298 | A | 5 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | - | 1,3 | 8 | 15 |
| 03099-10406121 | 0,0299 | A | 6 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | - | 1,8 | 8 | 15 |
| 03099-10408121 | 0,0300 | A | 8 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | - | 2,3 | 8 | 15 |
| 03099-1040616 | 0,0697 | A | 6 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | - | 1,8 | 15 | 35 |
| 03099-1040816 | 0,0698 | A | 8 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | - | 2,3 | 15 | 35 |
| 03099-1041016 | 0,0699 | A | 10 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | - | 2,8 | 15 | 35 |
| 03099-10410161 | 0,0702 | A | 10 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | - | 2,8 | 15 | 35 |
| 03099-10406161 | 0,0700 | A | 6 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | - | 1,8 | 15 | 35 |
| 03099-10408161 | 0,0701 | A | 8 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | - | 2,3 | 15 | 35 |
| 03099-1040820 | 0,1343 | A | 8 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | - | 2,3 | 20 | 60 |
| 03099-1041020 | 0,1344 | A | 10 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | - | 2,8 | 20 | 60 |
| 03099-1041220 | 0,1345 | A | 12 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | - | 3 | 20 | 60 |
| 03099-10408201 | 0,1346 | A | 8 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | - | 2,3 | 20 | 60 |
| 03099-10410201 | 0,1347 | A | 10 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | - | 2,8 | 20 | 60 |
| 03099-10412201 | 0,1348 | A | 12 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | - | 3 | 20 | 60 |
| 03099-1050410 | 0,0169 | B | 4 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1 | 8 | 14 |
| 03099-1050510 | 0,0170 | B | 5 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,3 | 8 | 14 |
| 03099-1050610 | 0,0171 | B | 6 | M10 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,8 | 8 | 14 |
| 03099-10504101 | 0,0172 | B | 4 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1 | 8 | 14 |
| 03099-10505101 | 0,0173 | B | 5 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,3 | 8 | 14 |
| 03099-10506101 | 0,0174 | B | 6 | M10x1 | 10 | 38 | 25 | 20 | 9 | 3 | 6 | 17 | 1,8 | 8 | 14 |
| 03099-1050512 | 0,0295 | B | 5 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,3 | 8 | 15 |
| 03099-1050612 | 0,0296 | B | 6 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,8 | 8 | 15 |
| 03099-1050812 | 0,0297 | B | 8 | M12 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 2,3 | 8 | 15 |
| 03099-10505121 | 0,0298 | B | 5 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,3 | 8 | 15 |
| 03099-10506121 | 0,0299 | B | 6 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 1,8 | 8 | 15 |
| 03099-10508121 | 0,0300 | B | 8 | M12x1,5 | 12 | 46,8 | 30 | 25 | 10,8 | 3,6 | 8 | 19 | 2,3 | 8 | 15 |
| 03099-1050616 | 0,0697 | B | 6 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 1,8 | 15 | 35 |
| 03099-1050816 | 0,0698 | B | 8 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,3 | 15 | 35 |
| 03099-1051016 | 0,0699 | B | 10 | M16 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,8 | 15 | 35 |
| 03099-10506161 | 0,0700 | B | 6 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 1,8 | 15 | 35 |
| 03099-10508161 | 0,0701 | B | 8 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,3 | 15 | 35 |
| 03099-10510161 | 0,0702 | B | 10 | M16x1,5 | 16 | 60,4 | 40 | 32 | 14,4 | 4,8 | 10 | 24 | 2,8 | 15 | 35 |
| 03099-1050820 | 0,1343 | B | 8 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,3 | 20 | 60 |
| 03099-1051020 | 0,1344 | B | 10 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,8 | 20 | 60 |
| 03099-1051220 | 0,1345 | B | 12 | M20 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 3 | 20 | 60 |
| 03099-10508201 | 0,1346 | B | 8 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,3 | 20 | 60 |
| 03099-10510201 | 0,1347 | B | 10 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 2,8 | 20 | 60 |
| 03099-10512201 | 0,1348 | B | 12 | M20x1,5 | 20 | 70 | 50 | 35 | 18 | 6 | 12 | 30 | 3 | 20 | 60 |
