Kugelsperrbolzen selbstsichernd
Artikelnummer: 03193
Produktinfo
Notera
Ball Locking Bolts are used for fast and easy fixing and joining of parts and workpieces.
The two balls can be disengaged by depressing the push button, so that the parts to be joined can be pegged. When the push button is released the balls lock the connection safely and permanently.
Shearing force double-edged (F) = S · Tau aB max.

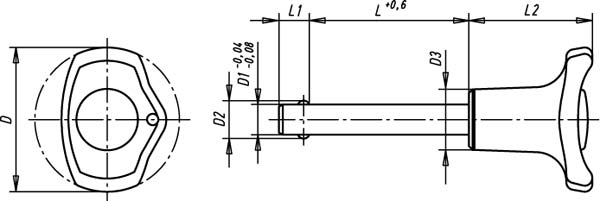

| Order No. | D | ToleranceD1 | D2 | D3 | L | ToleranceL | L1 | Receiving hole H11 | D1 | L2 | Shearing force double-edged max. kN |
|---|
| 03193-3805010 | 38 | -0,04/-0,08 | 5,5 | 16 | 10 | +0,6 | 6 | 5 | 5 | 32,5 | 15 |
| 03193-3805015 | 38 | -0,04/-0,08 | 5,5 | 16 | 15 | +0,6 | 6 | 5 | 5 | 32,5 | 15 |
| 03193-3805020 | 38 | -0,04/-0,08 | 5,5 | 16 | 20 | +0,6 | 6 | 5 | 5 | 32,5 | 15 |
| 03193-3805025 | 38 | -0,04/-0,08 | 5,5 | 16 | 25 | +0,6 | 6 | 5 | 5 | 32,5 | 15 |
| 03193-3805030 | 38 | -0,04/-0,08 | 5,5 | 16 | 30 | +0,6 | 6 | 5 | 5 | 32,5 | 15 |
| 03193-3806010 | 38 | -0,04/-0,08 | 6,85 | 16 | 10 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806015 | 38 | -0,04/-0,08 | 6,85 | 16 | 15 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806020 | 38 | -0,04/-0,08 | 6,85 | 16 | 20 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806025 | 38 | -0,04/-0,08 | 6,85 | 16 | 25 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806030 | 38 | -0,04/-0,08 | 6,85 | 16 | 30 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806035 | 38 | -0,04/-0,08 | 6,85 | 16 | 35 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806040 | 38 | -0,04/-0,08 | 6,85 | 16 | 40 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806045 | 38 | -0,04/-0,08 | 6,85 | 16 | 45 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3806050 | 38 | -0,04/-0,08 | 6,85 | 16 | 50 | +0,6 | 7 | 6 | 6 | 32,5 | 22 |
| 03193-3808020 | 38 | -0,04/-0,08 | 9,5 | 16 | 20 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-3808025 | 38 | -0,04/-0,08 | 9,5 | 16 | 25 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-3808030 | 38 | -0,04/-0,08 | 9,5 | 16 | 30 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-3808035 | 38 | -0,04/-0,08 | 9,5 | 16 | 35 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-3808040 | 38 | -0,04/-0,08 | 9,5 | 16 | 40 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-3808045 | 38 | -0,04/-0,08 | 9,5 | 16 | 45 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-3808050 | 38 | -0,04/-0,08 | 9,5 | 16 | 50 | +0,6 | 8 | 8 | 8 | 32,5 | 38 |
| 03193-4710020 | 47 | -0,04/-0,08 | 12 | 23 | 20 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710025 | 47 | -0,04/-0,08 | 12 | 23 | 25 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710030 | 47 | -0,04/-0,08 | 12 | 23 | 30 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710035 | 47 | -0,04/-0,08 | 12 | 23 | 35 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710040 | 47 | -0,04/-0,08 | 12 | 23 | 40 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710045 | 47 | -0,04/-0,08 | 12 | 23 | 45 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710050 | 47 | -0,04/-0,08 | 12 | 23 | 50 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4710060 | 47 | -0,04/-0,08 | 12 | 23 | 60 | +0,6 | 9 | 10 | 10 | 40 | 60 |
| 03193-4712025 | 47 | -0,04/-0,08 | 14,5 | 23 | 25 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712030 | 47 | -0,04/-0,08 | 14,5 | 23 | 30 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712035 | 47 | -0,04/-0,08 | 14,5 | 23 | 35 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712040 | 47 | -0,04/-0,08 | 14,5 | 23 | 40 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712045 | 47 | -0,04/-0,08 | 14,5 | 23 | 45 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712050 | 47 | -0,04/-0,08 | 14,5 | 23 | 50 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712060 | 47 | -0,04/-0,08 | 14,5 | 23 | 60 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712070 | 47 | -0,04/-0,08 | 14,5 | 23 | 70 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4712080 | 47 | -0,04/-0,08 | 14,5 | 23 | 80 | +0,6 | 10 | 12 | 12 | 40 | 86 |
| 03193-4716030 | 47 | -0,04/-0,08 | 19 | 23 | 30 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716035 | 47 | -0,04/-0,08 | 19 | 23 | 35 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716040 | 47 | -0,04/-0,08 | 19 | 23 | 40 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716045 | 47 | -0,04/-0,08 | 19 | 23 | 45 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716050 | 47 | -0,04/-0,08 | 19 | 23 | 50 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716060 | 47 | -0,04/-0,08 | 19 | 23 | 60 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716070 | 47 | -0,04/-0,08 | 19 | 23 | 70 | +0,6 | 13 | 16 | 16 | 40 | 153 |
| 03193-4716080 | 47 | -0,04/-0,08 | 19 | 23 | 80 | +0,6 | 13 | 16 | 16 | 40 | 153 |
