Kugelsperrbolzen mit Pilzknopf selbstsichernd Nirosta

Artikelnummer: 03194_1

Produktinfo

Material
Bolt in stainless steel 1.4542. Mushroom knob and push button in stainless steel 1.4305. Balls in stainless steel 1.4125. Compression spring in stainless steel.

Yta
Bolt, hardened min. 40 HRC and passivated. Passivated mushroom knob and push button. Balls hardened 58 +4 HRC and passivated. Passivated compression spring

Notera
Ball locking bolts are used for fast and easy fixing and joining of parts and workpieces. The two balls can be disengaged by depressing the push button, so that the parts to be joined can be pegged. When the push button is released the balls lock the connection safely and permanently. If required, the ball locking bolts can be provided with a holding rope. The bolt made of high-strength, hardened stainless steel is suitable for extreme loads and provides a very high level of wear protection. Thanks to the high corrosion and acid resistance, they are mainly used in the foodstuff industry, in the chemical and petrochemical industry and as constructional elements in the aerospace industry. Shearing force double-edged (F) = S · Tau aB max.

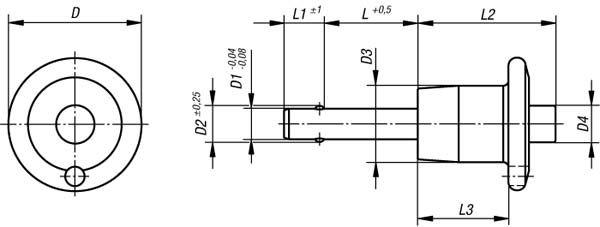

Order No.	D	D1	D2	D3	D4	L	L1	L2	L3	Shearing force double-edged max. kN	Approx. weight kg	Receiving hole H11
03194-02105010	20,6	5	5,54	11,9	5,8	10	6	23,4	16	24,40	0,021	5
03194-02105015	20,6	5	5,54	11,9	5,8	15	6	23,4	16	24,40	0,023	5
03194-02105020	20,6	5	5,54	11,9	5,8	20	6	23,4	16	24,40	0,023	5
03194-02105025	20,6	5	5,54	11,9	5,8	25	6	23,4	16	24,40	0,024	5
03194-02105030	20,6	5	5,54	11,9	5,8	30	6	23,4	16	24,40	0,024	5
03194-02105035	20,6	5	5,54	11,9	5,8	35	6	23,4	16	24,40	0,025	5
03194-02105040	20,6	5	5,54	11,9	5,8	40	6	23,4	16	24,40	0,026	5
03194-02105050	20,6	5	5,54	11,9	5,8	50	6	23,4	16	24,40	0,028	5
03194-02105060	20,6	5	5,54	11,9	5,8	60	6	23,4	16	24,40	0,028	5
03194-02105070	20,6	5	5,54	11,9	5,8	70	6	23,4	16	24,40	0,030	5
03194-02106010	20,6	6	6,99	11,9	5,8	10	7	23,4	16	35,64	0,023	6
03194-02106015	20,6	6	6,99	11,9	5,8	15	7	23,4	16	35,64	0,024	6
03194-02106020	20,6	6	6,99	11,9	5,8	20	7	23,4	16	35,64	0,025	6
03194-02106025	20,6	6	6,99	11,9	5,8	25	7	23,4	16	35,64	0,026	6
03194-02106030	20,6	6	6,99	11,9	5,8	30	7	23,4	16	35,64	0,027	6
03194-02106035	20,6	6	6,99	11,9	5,8	35	7	23,4	16	35,64	0,028	6
03194-02106040	20,6	6	6,99	11,9	5,8	40	7	23,4	16	35,64	0,030	6
03194-02106050	20,6	6	6,99	11,9	5,8	50	7	23,4	16	35,64	0,032	6
03194-02106060	20,6	6	6,99	11,9	5,8	60	7	23,4	16	35,64	0,034	6
03194-02106070	20,6	6	6,99	11,9	5,8	70	7	23,4	16	35,64	0,036	6
03194-02106080	20,6	6	6,99	11,9	5,8	80	7	23,4	16	35,64	0,037	6
03194-02108010	20,6	8	9,42	11,9	5,8	10	8	23,4	16	63,80	0,027	8
03194-02108015	20,6	8	9,42	11,9	5,8	15	8	23,4	16	63,80	0,029	8
03194-02108020	20,6	8	9,42	11,9	5,8	20	8	23,4	16	63,80	0,031	8
03194-02108025	20,6	8	9,42	11,9	5,8	25	8	23,4	16	63,80	0,032	8
03194-02108030	20,6	8	9,42	11,9	5,8	30	8	23,4	16	63,80	0,034	8
03194-02108035	20,6	8	9,42	11,9	5,8	35	8	23,4	16	63,80	0,036	8
03194-02108040	20,6	8	9,42	11,9	5,8	40	8	23,4	16	63,80	0,038	8
03194-02108050	20,6	8	9,42	11,9	5,8	50	8	23,4	16	63,80	0,042	8
03194-02108060	20,6	8	9,42	11,9	5,8	60	8	23,4	16	63,80	0,046	8
03194-02108070	20,6	8	9,42	11,9	5,8	70	8	23,4	16	63,80	0,050	8
03194-02108080	20,6	8	9,42	11,9	5,8	80	8	23,4	16	63,80	0,054	8
03194-02510015	25,4	10	11,86	14,2	7,4	15	9	25,7	17,8	100,10	0,045	10
03194-02510020	25,4	10	11,86	14,2	7,4	20	9	25,7	17,8	100,10	0,048	10
03194-02510025	25,4	10	11,86	14,2	7,4	25	9	25,7	17,8	100,10	0,051	10
03194-02510030	25,4	10	11,86	14,2	7,4	30	9	25,7	17,8	100,10	0,054	10
03194-02510035	25,4	10	11,86	14,2	7,4	35	9	25,7	17,8	100,10	0,056	10
03194-02510040	25,4	10	11,86	14,2	7,4	40	9	25,7	17,8	100,10	0,060	10
03194-02510050	25,4	10	11,86	14,2	7,4	50	9	25,7	17,8	100,10	0,065	10
03194-02510060	25,4	10	11,86	14,2	7,4	60	9	25,7	17,8	100,10	0,072	10
03194-02510070	25,4	10	11,86	14,2	7,4	70	9	25,7	17,8	100,10	0,078	10
03194-02510080	25,4	10	11,86	14,2	7,4	80	9	25,7	17,8	100,10	0,084	10
03194-02510090	25,4	10	11,86	14,2	7,4	90	9	25,7	17,8	100,10	0,090	10
03194-02510100	25,4	10	11,86	14,2	7,4	100	9	25,7	17,8	100,10	0,096	10
03194-03512020	34,7	12	14,45	18,3	10,7	20	10	32,3	21,6	144,06	0,098	12
03194-03512025	34,7	12	14,45	18,3	10,7	25	10	32,3	21,6	144,06	0,102	12
03194-03512030	34,7	12	14,45	18,3	10,7	30	10	32,3	21,6	144,06	0,107	12
03194-03512035	34,7	12	14,45	18,3	10,7	35	10	32,3	21,6	144,06	0,110	12
03194-03512040	34,7	12	14,45	18,3	10,7	40	10	32,3	21,6	144,06	0,115	12
03194-03512050	34,7	12	14,45	18,3	10,7	50	10	32,3	21,6	144,06	0,123	12
03194-03512060	34,7	12	14,45	18,3	10,7	60	10	32,3	21,6	144,06	0,133	12
03194-03512070	34,7	12	14,45	18,3	10,7	70	10	32,3	21,6	144,06	0,140	12
03194-03512080	34,7	12	14,45	18,3	10,7	80	10	32,3	21,6	144,06	0,150	12
03194-03512090	34,7	12	14,45	18,3	10,7	90	10	32,3	21,6	144,06	0,157	12
03194-03512100	34,7	12	14,45	18,3	10,7	100	10	32,3	21,6	144,06	0,168	12
