Kugelsperrbolzen mit T-Griff selbstsichernd

Artikelnummer: 03196

Produktinfo

Material
Bolt in stainless steel 1.4542; grip aluminium die casting EN-AC 46000; push button in aluminium EN-AW 2024 T4; balls in stainless steel 1.4125; compression spring in stainless steel

Yta
Bolt, hardened min. 40 HRC and passivated; grip black anodised; Push button blue anodised; balls hardened 58 +4 HRC and passivated; passivated compression spring

Notera
Ball locking bolts are used for fast and easy fixing and joining of parts and workpieces. The two balls can be disengaged by depressing the push button, so that the parts to be joined can be pegged. When the push button is released the balls lock the connection safely and permanently. If required, the ball locking bolts can be provided with a holding rope. The bolt made of high-strength, hardened stainless steel is suitable for extreme loads and provides a very high level of wear protection. Shearing force double-edged (F) = S · Tau aB max.

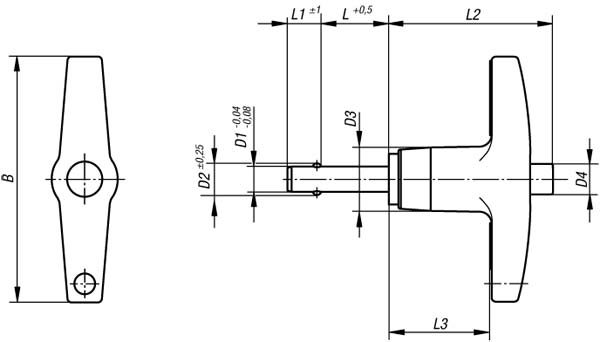

Order No.	B	D1	D2	D3	D4	L	L1	L2	L3	Shearing force double-edged max. kN	Approx. weight kg	Receiving hole H11
03196-24605010	46	5	5,54	11,9	5,8	10	6	30,7	19,3	24,40	0,017	5
03196-24605015	46	5	5,54	11,9	5,8	15	6	30,7	19,3	24,40	0,018	5
03196-24605020	46	5	5,54	11,9	5,8	20	6	30,7	19,3	24,40	0,018	5
03196-24605025	46	5	5,54	11,9	5,8	25	6	30,7	19,3	24,40	0,019	5
03196-24605030	46	5	5,54	11,9	5,8	30	6	30,7	19,3	24,40	0,020	5
03196-24605035	46	5	5,54	11,9	5,8	35	6	30,7	19,3	24,40	0,020	5
03196-24605040	46	5	5,54	11,9	5,8	40	6	30,7	19,3	24,40	0,021	5
03196-24605050	46	5	5,54	11,9	5,8	50	6	30,7	19,3	24,40	0,023	5
03196-24605060	46	5	5,54	11,9	5,8	60	6	30,7	19,3	24,40	0,024	5
03196-24605070	46	5	5,54	11,9	5,8	70	6	30,7	19,3	24,40	0,025	5
03196-24606010	46	6	6,99	11,9	5,8	10	7	30,7	19,3	35,64	0,018	6
03196-24606015	46	6	6,99	11,9	5,8	15	7	30,7	19,3	35,64	0,020	6
03196-24606020	46	6	6,99	11,9	5,8	20	7	30,7	19,3	35,64	0,020	6
03196-24606025	46	6	6,99	11,9	5,8	25	7	30,7	19,3	35,64	0,021	6
03196-24606030	46	6	6,99	11,9	5,8	30	7	30,7	19,3	35,64	0,023	6
03196-24606035	46	6	6,99	11,9	5,8	35	7	30,7	19,3	35,64	0,024	6
03196-24606040	46	6	6,99	11,9	5,8	40	7	30,7	19,3	35,64	0,025	6
03196-24606050	46	6	6,99	11,9	5,8	50	7	30,7	19,3	35,64	0,027	6
03196-24606060	46	6	6,99	11,9	5,8	60	7	30,7	19,3	35,64	0,029	6
03196-24606070	46	6	6,99	11,9	5,8	70	7	30,7	19,3	35,64	0,031	6
03196-24606080	46	6	6,99	11,9	5,8	80	7	30,7	19,3	35,64	0,033	6
03196-24608010	46	8	9,42	11,9	5,8	10	8	30,7	19,3	63,80	0,021	8
03196-24608015	46	8	9,42	11,9	5,8	15	8	30,7	19,3	63,80	0,023	8
03196-24608020	46	8	9,42	11,9	5,8	20	8	30,7	19,3	63,80	0,025	8
03196-24608025	46	8	9,42	11,9	5,8	25	8	30,7	19,3	63,80	0,027	8
03196-24608030	46	8	9,42	11,9	5,8	30	8	30,7	19,3	63,80	0,029	8
03196-24608035	46	8	9,42	11,9	5,8	35	8	30,7	19,3	63,80	0,030	8
03196-24608040	46	8	9,42	11,9	5,8	40	8	30,7	19,3	63,80	0,033	8
03196-24608050	46	8	9,42	11,9	5,8	50	8	30,7	19,3	63,80	0,036	8
03196-24608060	46	8	9,42	11,9	5,8	60	8	30,7	19,3	63,80	0,040	8
03196-24608070	46	8	9,42	11,9	5,8	70	8	30,7	19,3	63,80	0,044	8
03196-24608080	46	8	9,42	11,9	5,8	80	8	30,7	19,3	63,80	0,047	8
03196-25110015	50,8	10	11,86	14,2	7,4	15	9	34,8	22,1	100,10	0,037	10
03196-25110020	50,8	10	11,86	14,2	7,4	20	9	34,8	22,1	100,10	0,039	10
03196-25110025	50,8	10	11,86	14,2	7,4	25	9	34,8	22,1	100,10	0,042	10
03196-25110030	50,8	10	11,86	14,2	7,4	30	9	34,8	22,1	100,10	0,045	10
03196-25110035	50,8	10	11,86	14,2	7,4	35	9	34,8	22,1	100,10	0,047	10
03196-25110040	50,8	10	11,86	14,2	7,4	40	9	34,8	22,1	100,10	0,050	10
03196-25110050	50,8	10	11,86	14,2	7,4	50	9	34,8	22,1	100,10	0,056	10
03196-25110060	50,8	10	11,86	14,2	7,4	60	9	34,8	22,1	100,10	0,063	10
03196-25110070	50,8	10	11,86	14,2	7,4	70	9	34,8	22,1	100,10	0,069	10
03196-25110080	50,8	10	11,86	14,2	7,4	80	9	34,8	22,1	100,10	0,075	10
03196-25110090	50,8	10	11,86	14,2	7,4	90	9	34,8	22,1	100,10	0,080	10
03196-25110100	50,8	10	11,86	14,2	7,4	100	9	34,8	22,1	100,10	0,087	10
03196-25812020	57,2	12	14,45	18,3	10,7	20	10	40,6	25,4	144,06	0,063	12
03196-25812025	57,2	12	14,45	18,3	10,7	25	10	40,6	25,4	144,06	0,067	12
03196-25812030	57,2	12	14,45	18,3	10,7	30	10	40,6	25,4	144,06	0,071	12
03196-25812035	57,2	12	14,45	18,3	10,7	35	10	40,6	25,4	144,06	0,075	12
03196-25812040	57,2	12	14,45	18,3	10,7	40	10	40,6	25,4	144,06	0,080	12
03196-25812050	57,2	12	14,45	18,3	10,7	50	10	40,6	25,4	144,06	0,089	12
03196-25812060	57,2	12	14,45	18,3	10,7	60	10	40,6	25,4	144,06	0,097	12
03196-25812070	57,2	12	14,45	18,3	10,7	70	10	40,6	25,4	144,06	0,106	12
03196-25812080	57,2	12	14,45	18,3	10,7	80	10	40,6	25,4	144,06	0,115	12
03196-25812090	57,2	12	14,45	18,3	10,7	90	10	40,6	25,4	144,06	0,123	12
03196-25812100	57,2	12	14,45	18,3	10,7	100	10	40,6	25,4	144,06	0,131	12
03196-27816025	78	16	19	23,9	13,7	25	14	45	28,2	257,18	-	16
03196-27816030	78	16	19	23,9	13,7	30	14	45	28,2	257,18	-	16
03196-27816035	78	16	19	23,9	13,7	35	14	45	28,2	257,18	-	16
03196-27816040	78	16	19	23,9	13,7	40	14	45	28,2	257,18	-	16
03196-27816050	78	16	19	23,9	13,7	50	14	45	28,2	257,18	-	16
03196-27816060	78	16	19	23,9	13,7	60	14	45	28,2	257,18	-	16
03196-27816070	78	16	19	23,9	13,7	70	14	45	28,2	257,18	-	16
03196-27816080	78	16	19	23,9	13,7	80	14	45	28,2	257,18	-	16
03196-27816090	78	16	19	23,9	13,7	90	14	45	28,2	257,18	-	16
03196-27816100	78	16	19	23,9	13,7	100	14	45	28,2	257,18	-	16
