Kugelsperrbolzen mit L-Griff selbstsichernd

Artikelnummer: 03196_1

Produktinfo

Material
Bolt in stainless steel 1.4542; grip aluminium die casting EN-AC 46000; push button in aluminium EN-AW 2024 T4; balls in stainless steel 1.4125; compression spring in stainless steel

Yta
Bolt, hardened min. 40 HRC and passivated; grip black anodised; Push button blue anodised; balls hardened 58 +4 HRC and passivated; passivated compression spring

Notera
Ball locking bolts are used for fast and easy fixing and joining of parts and workpieces. The two balls can be disengaged by depressing the push button, so that the parts to be joined can be pegged. When the push button is released the balls lock the connection safely and permanently. If required, the ball locking bolts can be provided with a holding rope. The bolt made of high-strength, hardened stainless steel is suitable for extreme loads and provides a very high level of wear protection. Shearing force double-edged (F) = S · Tau aB max.

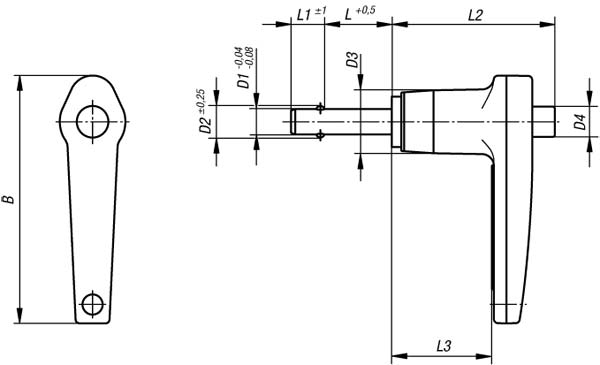

Order No.	B	D1	D2	D3	D4	L	L1	L2	L3	Shearing force double-edged max. kN	Approx. weight kg	Receiving hole H11
03196-14405010	46,7	5	5,54	11,9	5,8	10	6	30,7	19,3	24,40	0,017	5
03196-14405015	46,7	5	5,54	11,9	5,8	15	6	30,7	19,3	24,40	0,017	5
03196-14405020	46,7	5	5,54	11,9	5,8	20	6	30,7	19,3	24,40	0,019	5
03196-14405025	46,7	5	5,54	11,9	5,8	25	6	30,7	19,3	24,40	0,019	5
03196-14405030	46,7	5	5,54	11,9	5,8	30	6	30,7	19,3	24,40	0,020	5
03196-14405035	46,7	5	5,54	11,9	5,8	35	6	30,7	19,3	24,40	0,021	5
03196-14405040	46,7	5	5,54	11,9	5,8	40	6	30,7	19,3	24,40	0,021	5
03196-14405050	46,7	5	5,54	11,9	5,8	50	6	30,7	19,3	24,40	0,023	5
03196-14405060	46,7	5	5,54	11,9	5,8	60	6	30,7	19,3	24,40	0,025	5
03196-14405070	46,7	5	5,54	11,9	5,8	70	6	30,7	19,3	24,40	0,026	5
03196-14406010	46,7	6	6,99	11,9	5,8	10	7	30,7	19,3	35,64	0,019	6
03196-14406015	46,7	6	6,99	11,9	5,8	15	7	30,7	19,3	35,64	0,020	6
03196-14406020	46,7	6	6,99	11,9	5,8	20	7	30,7	19,3	35,64	0,021	6
03196-14406025	46,7	6	6,99	11,9	5,8	25	7	30,7	19,3	35,64	0,022	6
03196-14406030	46,7	6	6,99	11,9	5,8	30	7	30,7	19,3	35,64	0,022	6
03196-14406035	46,7	6	6,99	11,9	5,8	35	7	30,7	19,3	35,64	0,024	6
03196-14406040	46,7	6	6,99	11,9	5,8	40	7	30,7	19,3	35,64	0,025	6
03196-14406050	46,7	6	6,99	11,9	5,8	50	7	30,7	19,3	35,64	0,026	6
03196-14406060	46,7	6	6,99	11,9	5,8	60	7	30,7	19,3	35,64	0,029	6
03196-14406070	46,7	6	6,99	11,9	5,8	70	7	30,7	19,3	35,64	0,031	6
03196-14406080	46,7	6	6,99	11,9	5,8	80	7	30,7	19,3	35,64	0,033	6
03196-14408010	46,7	8	9,42	11,9	5,8	10	8	30,7	19,3	63,80	0,022	8
03196-14408015	46,7	8	9,42	11,9	5,8	15	8	30,7	19,3	63,80	0,024	8
03196-14408020	46,7	8	9,42	11,9	5,8	20	8	30,7	19,3	63,80	0,026	8
03196-14408025	46,7	8	9,42	11,9	5,8	25	8	30,7	19,3	63,80	0,027	8
03196-14408030	46,7	8	9,42	11,9	5,8	30	8	30,7	19,3	63,80	0,028	8
03196-14408035	46,7	8	9,42	11,9	5,8	35	8	30,7	19,3	63,80	0,031	8
03196-14408040	46,7	8	9,42	11,9	5,8	40	8	30,7	19,3	63,80	0,033	8
03196-14408050	46,7	8	9,42	11,9	5,8	50	8	30,7	19,3	63,80	0,037	8
03196-14408060	46,7	8	9,42	11,9	5,8	60	8	30,7	19,3	63,80	0,041	8
03196-14408070	46,7	8	9,42	11,9	5,8	70	8	30,7	19,3	63,80	0,045	8
03196-14408080	46,7	8	9,42	11,9	5,8	80	8	30,7	19,3	63,80	0,049	8
03196-15110015	54,1	10	11,86	14,2	7,4	15	9	34,8	22,1	100,10	0,037	10
03196-15110020	54,1	10	11,86	14,2	7,4	20	9	34,8	22,1	100,10	0,040	10
03196-15110025	54,1	10	11,86	14,2	7,4	25	9	34,8	22,1	100,10	0,043	10
03196-15110030	54,1	10	11,86	14,2	7,4	30	9	34,8	22,1	100,10	0,045	10
03196-15110035	54,1	10	11,86	14,2	7,4	35	9	34,8	22,1	100,10	0,048	10
03196-15110040	54,1	10	11,86	14,2	7,4	40	9	34,8	22,1	100,10	0,051	10
03196-15110050	54,1	10	11,86	14,2	7,4	50	9	34,8	22,1	100,10	0,058	10
03196-15110060	54,1	10	11,86	14,2	7,4	60	9	34,8	22,1	100,10	0,063	10
03196-15110070	54,1	10	11,86	14,2	7,4	70	9	34,8	22,1	100,10	0,070	10
03196-15110080	54,1	10	11,86	14,2	7,4	80	9	34,8	22,1	100,10	0,076	10
03196-15110090	54,1	10	11,86	14,2	7,4	90	9	34,8	22,1	100,10	0,081	10
03196-15110100	54,1	10	11,86	14,2	7,4	100	9	34,8	22,1	100,10	0,087	10
03196-15712020	60,2	12	14,45	18,3	10,7	20	10	40,6	25,4	144,06	0,064	12
03196-15712025	60,2	12	14,45	18,3	10,7	25	10	40,6	25,4	144,06	0,068	12
03196-15712030	60,2	12	14,45	18,3	10,7	30	10	40,6	25,4	144,06	0,073	12
03196-15712035	60,2	12	14,45	18,3	10,7	35	10	40,6	25,4	144,06	0,077	12
03196-15712040	60,2	12	14,45	18,3	10,7	40	10	40,6	25,4	144,06	0,081	12
03196-15712050	60,2	12	14,45	18,3	10,7	50	10	40,6	25,4	144,06	0,090	12
03196-15712060	60,2	12	14,45	18,3	10,7	60	10	40,6	25,4	144,06	0,098	12
03196-15712070	60,2	12	14,45	18,3	10,7	70	10	40,6	25,4	144,06	0,108	12
03196-15712080	60,2	12	14,45	18,3	10,7	80	10	40,6	25,4	144,06	0,115	12
03196-15712090	60,2	12	14,45	18,3	10,7	90	10	40,6	25,4	144,06	0,125	12
03196-15712100	60,2	12	14,45	18,3	10,7	100	10	40,6	25,4	144,06	0,132	12
03196-16816025	68,3	16	19	23,9	13,7	25	14	45	28,2	257,18	-	16
03196-16816030	68,3	16	19	23,9	13,7	30	14	45	28,2	257,18	-	16
03196-16816035	68,3	16	19	23,9	13,7	35	14	45	28,2	257,18	-	16
03196-16816040	68,3	16	19	23,9	13,7	40	14	45	28,2	257,18	-	16
03196-16816050	68,3	16	19	23,9	13,7	50	14	45	28,2	257,18	-	16
03196-16816060	68,3	16	19	23,9	13,7	60	14	45	28,2	257,18	-	16
03196-16816070	68,3	16	19	23,9	13,7	70	14	45	28,2	257,18	-	16
03196-16816080	68,3	16	19	23,9	13,7	80	14	45	28,2	257,18	-	16
03196-16816090	68,3	16	19	23,9	13,7	90	14	45	28,2	257,18	-	16
03196-16816100	68,3	16	19	23,9	13,7	100	14	45	28,2	257,18	-	16
