Federnde Seitendruckstücke

Artikelnummer: 03330

Produktinfo

Material
Sleeve in aluminium; spring in steel; pressure pin in steel or in plastic

Yta
Pressure pin (steel) surface hardened and galvanized; sleeve blue galvanized

Notera

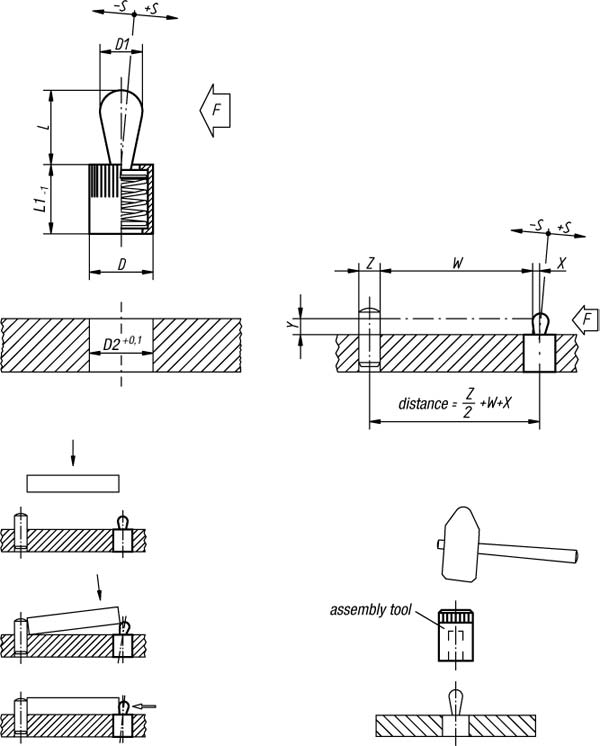

Lateral Spring Plungers aid in the positioning and clamping, holding and fastening of tools and parts during engraving, labelling, drilling, galling, threading, honing, grinding, welding, soldering, hard-facing, assembling, etc. In order to position, see 03330 for suitable eccentric bushes.

Order No.	D	L	L1	ToleranceL1	D2	ToleranceD2	F approx. N	X if Y = 1	X if Y = 2	X if Y = 3	X if Y = 4,5	X if Y = 6	X if Y = 8	Order No. assembly tool	±S	Approx. weight g	D1
03330-21034	6	4	7	-1	6	+0,1	10	0,8	1	1	1	1	1	03330-03	0,5	0,6	3
03330-21036	6	4	7	-1	6	+0,1	20	0,8	1	1	1	1	1	03330-03	0,5	0,6	3
03330-21038	6	4	7	-1	6	+0,1	40	0,8	1	1	1	1	1	03330-03	0,5	0,7	3
03330-21054	10	6,7	11	-1	10	+0,1	20	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	2,7	5
03330-21056	10	6,7	11	-1	10	+0,1	50	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	2,8	5
03330-21058	10	6,7	11	-1	10	+0,1	100	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	3,1	5
03330-21064	10	10,7	11	-1	10	+0,1	40	-	-	-	1,7	1,9	1,9	03330-05	1	3,4	6
03330-21066	10	10,7	11	-1	10	+0,1	75	-	-	-	1,7	1,9	1,9	03330-05	1	3,6	6
03330-21068	10	10,7	11	-1	10	+0,1	150	-	-	-	1,7	1,9	1,9	03330-05	1	3,8	6
03330-21084	12	13,9	13	-1	12	+0,1	50	-	-	-	-	2,5	2,7	03330-08	1,3	6,8	8
03330-21086	12	13,9	13	-1	12	+0,1	100	-	-	-	-	2,5	2,7	03330-08	1,3	7,4	8
03330-21088	12	13,9	13	-1	12	+0,1	200	-	-	-	-	2,5	2,7	03330-08	1,3	7,4	8
03330-21104	16	16,7	17	-1	16	+0,1	100	-	-	-	-	-	3,1	03330-10	1,6	15,0	10
03330-21106	16	16,7	17	-1	16	+0,1	200	-	-	-	-	-	3,1	03330-10	1,6	15,0	10
03330-21108	16	16,7	17	-1	16	+0,1	300	-	-	-	-	-	3,1	03330-10	1,6	15,3	10

Order No.	D	L	L1	ToleranceL1	D2	ToleranceD2	F approx. N	X if Y = 1	X if Y = 2	X if Y = 3	X if Y = 4,5	X if Y = 6	X if Y = 8	Order No. assembly tool	±S	Approx. weight g	D1
03330-22034	6	4	7	-1	6	+0,1	10	0,8	1	1	1	1	1	03330-03	0,5	0,6	3
03330-22036	6	4	7	-1	6	+0,1	20	0,8	1	1	1	1	1	03330-03	0,5	0,6	3
03330-22038	6	4	7	-1	6	+0,1	40	0,8	1	1	1	1	1	03330-03	0,5	0,7	3
03330-22054	10	6	12	-1	10	+0,1	20	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	2,7	5
03330-22056	10	6	12	-1	10	+0,1	50	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	2,9	5
03330-22058	10	6	12	-1	10	+0,1	100	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	3,1	5
03330-22064	10	10	12	-1	10	+0,1	40	-	-	-	1,7	1,9	1,9	03330-05	1	3,4	6
03330-22066	10	10	12	-1	10	+0,1	75	-	-	-	1,7	1,9	1,9	03330-05	1	3,6	6
03330-22068	10	10	12	-1	10	+0,1	150	-	-	-	1,7	1,9	1,9	03330-05	1	3,8	6
03330-22084	12	13	14	-1	12	+0,1	50	-	-	-	-	2,5	2,7	03330-08	1,3	7,0	8
03330-22086	12	13	14	-1	12	+0,1	100	-	-	-	-	2,5	2,7	03330-08	1,3	8,0	8
03330-22088	12	13	14	-1	12	+0,1	200	-	-	-	-	2,5	2,7	03330-08	1,3	7,4	8
03330-22104	16	16	18	-1	16	+0,1	100	-	-	-	-	-	3,1	03330-10	1,6	15,0	10
03330-22106	16	16	18	-1	16	+0,1	200	-	-	-	-	-	3,1	03330-10	1,6	15,2	10
03330-22108	16	16	18	-1	16	+0,1	300	-	-	-	-	-	3,1	03330-10	1,6	15,6	10

Order No.	D	L	L1	ToleranceL1	D2	ToleranceD2	F approx. N	X if Y = 1	X if Y = 2	X if Y = 3	X if Y = 4,5	X if Y = 6	X if Y = 8	Order No. assembly tool	±S	Approx. weight g	D1
03330-71034	6	4	7	-1	6	+0,1	10	0,8	1	1	1	1	1	03330-03	0,5	0,4	3
03330-71036	6	4	7	-1	6	+0,1	20	0,8	1	1	1	1	1	03330-03	0,5	0,4	3
03330-71054	10	6,7	11	-1	10	+0,1	20	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	1,3	5
03330-71056	10	6,7	11	-1	10	+0,1	50	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	1,3	5
03330-71064	10	10,7	11	-1	10	+0,1	40	-	-	-	1,7	1,9	1,9	03330-05	1	1,5	6
03330-71066	10	10,7	11	-1	10	+0,1	75	-	-	-	1,7	1,9	1,9	03330-05	1	1,5	6
03330-71084	12	13,9	13	-1	12	+0,1	50	-	-	-	-	2,5	2,7	03330-08	1,3	2,9	8
03330-71086	12	13,9	13	-1	12	+0,1	100	-	-	-	-	2,5	2,7	03330-08	1,3	2,9	8
03330-71104	16	16,7	17	-1	16	+0,1	100	-	-	-	-	-	3,1	03330-10	1,6	6,6	10
03330-71106	16	16,7	17	-1	16	+0,1	200	-	-	-	-	-	3,1	03330-10	1,6	6,6	10

Order No.	D	L	L1	ToleranceL1	D2	ToleranceD2	F approx. N	X if Y = 1	X if Y = 2	X if Y = 3	X if Y = 4,5	X if Y = 6	X if Y = 8	Order No. assembly tool	±S	Approx. weight g	D1
03330-72034	6	4	7	-1	6	+0,1	10	0,8	1	1	1	1	1	03330-03	0,5	0,4	3
03330-72036	6	4	7	-1	6	+0,1	20	0,8	1	1	1	1	1	03330-03	0,5	0,4	3
03330-72054	10	6	12	-1	10	+0,1	20	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	1,3	5
03330-72056	10	6	12	-1	10	+0,1	50	-	1,5	1,7	1,7	1,7	1,7	03330-05	0,8	1,3	5
03330-72064	10	10	12	-1	10	+0,1	40	-	-	-	1,7	1,9	1,9	03330-05	1	1,5	6
03330-72066	10	10	12	-1	10	+0,1	75	-	-	-	1,7	1,9	1,9	03330-05	1	1,5	6
03330-72084	12	13	14	-1	12	+0,1	50	-	-	-	-	2,5	2,7	03330-08	1,3	3,0	8
03330-72086	12	13	14	-1	12	+0,1	100	-	-	-	-	2,5	2,7	03330-08	1,3	3,0	8
03330-72104	16	16	18	-1	16	+0,1	100	-	-	-	-	-	3,1	03330-10	1,6	6,7	10
03330-72106	16	16	18	-1	16	+0,1	200	-	-	-	-	-	3,1	03330-10	1,6	6,7	10
