Druckschrauben
Artikelnummer: 07119
Produktinfo
Material
Screw quality class 10.9,
bolt in brass or delrin
Yta
Screw black oxide finish
Notera

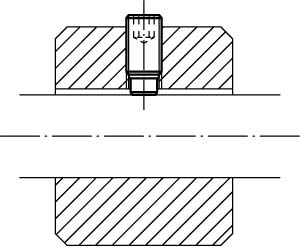

The brass bolt is pressed into the pressure screw. Pressure Screws are particularly suitable for protective clamping or for pressing on threaded spindles, axles, shafts and surface-treated parts.
Further lengths have been designed especially so that Pressure Screws can be glued up. They allow mechanical connecting elements with external thread to be made cost-effectively for small and medium-sized series.

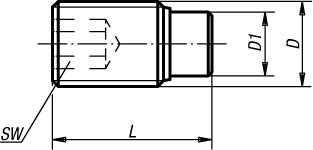

| Order No. | Surface finish | D | L | SW | Approx. weight g | D1 |
|---|
| 07119-04X65 | bolt brass | M4 | 6,5 | 2 | 0,5 / 0,8 / 1,2 / 2,3 / 3 | 2,5 |
| 07119-04X105 | bolt brass | M4 | 10,5 | 2 | 0,8 | 2,5 |
| 07119-04X165 | bolt brass | M4 | 16,5 | 2 | 1,2 | 2,5 |
| 07119-04X305 | bolt brass | M4 | 30,5 | 2 | 2,3 | 2,5 |
| 07119-04X405 | bolt brass | M4 | 40,5 | 2 | 3 | 2,5 |
| 07119-05X85 | bolt brass | M5 | 8,5 | 2,5 | 0,9 / 1,4 / 2,5 / 3,3 / 4,5 | 3 |
| 07119-05X125 | bolt brass | M5 | 12,5 | 2,5 | 1,4 | 3 |
| 07119-05X205 | bolt brass | M5 | 20,5 | 2,5 | 2,5 | 3 |
| 07119-05X305 | bolt brass | M5 | 30,5 | 2,5 | 3,3 | 3 |
| 07119-05X405 | bolt brass | M5 | 40,5 | 2,5 | 4,5 | 3 |
| 07119-06X115 | bolt brass | M6 | 11,5 | 3 | 1,7 / 2,5 / 4,1 / 5,95 / 7,5 / 8,9 | 4 |
| 07119-06X175 | bolt brass | M6 | 17,5 | 3 | 2,5 | 4 |
| 07119-06X265 | bolt brass | M6 | 26,5 | 3 | 4,1 | 4 |
| 07119-06X415 | bolt brass | M6 | 41,5 | 3 | 5,95 | 4 |
| 07119-06X515 | bolt brass | M6 | 51,5 | 3 | 7,5 | 4 |
| 07119-06X615 | bolt brass | M6 | 61,5 | 3 | 8,9 | 4 |
| 07119-08X12 | bolt brass | M8 | 12 | 4 | 2,7 / 6,1 / 9,3 / 15 / 18 / 24 | 5,5 |
| 07119-08X22 | bolt brass | M8 | 22 | 4 | 6,1 | 5,5 |
| 07119-08X32 | bolt brass | M8 | 32 | 4 | 9,3 | 5,5 |
| 07119-08X52 | bolt brass | M8 | 52 | 4 | 1,5 | 5,5 |
| 07119-08X62 | bolt brass | M8 | 62 | 4 | 18 | 5,5 |
| 07119-08X82 | bolt brass | M8 | 82 | 4 | 24 | 5,5 |
| 07119-10X14 | bolt brass | M10 | 14 | 5 | 5,6 / 7,2 / 11,4 / 16,5 / 22,3 / 26,7 / 35,7 | 7 |
| 07119-10X18 | bolt brass | M10 | 18 | 5 | 7,2 | 7 |
| 07119-10X27 | bolt brass | M10 | 27 | 5 | 11,4 | 7 |
| 07119-10X37 | bolt brass | M10 | 37 | 5 | 16,5 | 7 |
| 07119-10X52 | bolt brass | M10 | 52 | 5 | 22,3 | 7 |
| 07119-10X62 | bolt brass | M10 | 62 | 5 | 26,7 | 7 |
| 07119-10X82 | bolt brass | M10 | 82 | 5 | 35,7 | 7 |
| 07119-12X185 | bolt brass | M12 | 18,5 | 6 | 10,6 / 12,8 / 20,1 / 29,3 / 34,5 / 41,3 / 55,2 | 8,5 |
| 07119-12X225 | bolt brass | M12 | 22,5 | 6 | 12,8 | 8,5 |
| 07119-12X325 | bolt brass | M12 | 32,5 | 6 | 20,1 | 8,5 |
| 07119-12X425 | bolt brass | M12 | 42,5 | 6 | 29,3 | 8,5 |
| 07119-12X525 | bolt brass | M12 | 52,5 | 6 | 34,5 | 8,5 |
| 07119-12X625 | bolt brass | M12 | 62,5 | 6 | 41,3 | 8,5 |
| 07119-12X825 | bolt brass | M12 | 82,5 | 6 | 55,2 | 8,5 |
| Order No. | Surface finish | D | L | SW | Approx. weight g | D1 |
|---|
| 07119-104X7 | bolt delrin | M4 | 7 | 2 | 0,3 / 0,5 / 0,5 / 0,7 / 1 / 1,8 / 2,3 | 2 |
| 07119-104X9 | bolt delrin | M4 | 9 | 2 | 0,5 | 2 |
| 07119-104X11 | bolt delrin | M4 | 11 | 2 | 0,5 | 2 |
| 07119-104X13 | bolt delrin | M4 | 13 | 2 | 0,7 | 2 |
| 07119-104X17 | bolt delrin | M4 | 17 | 2 | 1 | 2 |
| 07119-104X31 | bolt delrin | M4 | 31 | 2 | 1,8 | 2 |
| 07119-104X41 | bolt delrin | M4 | 41 | 2 | 2,3 | 2 |
| 07119-105X9 | bolt delrin | M5 | 9 | 2,5 | 0,6 / 0,9 / 1 / 2 / 2,5 / 3,3 / 4,5 | 3 |
| 07119-105X11 | bolt delrin | M5 | 11 | 2,5 | 0,9 | 3 |
| 07119-105X13 | bolt delrin | M5 | 13 | 2,5 | 1 | 3 |
| 07119-105X17 | bolt delrin | M5 | 17 | 2,5 | 2 | 3 |
| 07119-105X21 | bolt delrin | M5 | 21 | 2,5 | 2,5 | 3 |
| 07119-105X31 | bolt delrin | M5 | 31 | 2,5 | 3,3 | 3 |
| 07119-105X41 | bolt delrin | M5 | 41 | 2,5 | 4,5 | 3 |
| 07119-106X113 | bolt delrin | M6 | 11,3 | 3 | 1,1 / 1,5 / 2 / 3 / 4 / 6 / 7,6 / 9 | 3,5 |
| 07119-106X133 | bolt delrin | M6 | 13,3 | 3 | 1,5 | 3,5 |
| 07119-106X173 | bolt delrin | M6 | 17,3 | 3 | 2 | 3,5 |
| 07119-106X213 | bolt delrin | M6 | 21,3 | 3 | 3 | 3,5 |
| 07119-106X263 | bolt delrin | M6 | 26,3 | 3 | 4 | 3,5 |
| 07119-106X413 | bolt delrin | M6 | 41,3 | 3 | 6 | 3,5 |
| 07119-106X513 | bolt delrin | M6 | 51,3 | 3 | 7,6 | 3,5 |
| 07119-106X613 | bolt delrin | M6 | 61,3 | 3 | 9 | 3,5 |
| 07119-108X136 | bolt delrin | M8 | 13,6 | 4 | 2 / 4 / 5 / 7 / 9 / 13,4 / 16 / 26,8 | 5 |
| 07119-108X176 | bolt delrin | M8 | 17,6 | 4 | 4 | 5 |
| 07119-108X216 | bolt delrin | M8 | 21,6 | 4 | 5 | 5 |
| 07119-108X266 | bolt delrin | M8 | 26,6 | 4 | 7 | 5 |
| 07119-108X336 | bolt delrin | M8 | 33,6 | 4 | 9 | 5 |
| 07119-108X516 | bolt delrin | M8 | 51,6 | 4 | 13,4 | 5 |
| 07119-108X616 | bolt delrin | M8 | 61,6 | 4 | 16 | 5 |
| 07119-108X816 | bolt delrin | M8 | 81,6 | 4 | 26,8 | 5 |
| 07119-110X179 | bolt delrin | M10 | 17,9 | 5 | 5 / 7 / 9 / 13 / 16 / 19 / 22,9 / 30,5 | 6,5 |
| 07119-110X219 | bolt delrin | M10 | 21,9 | 5 | 7 | 6,5 |
| 07119-110X269 | bolt delrin | M10 | 26,9 | 5 | 9 | 6,5 |
| 07119-110X339 | bolt delrin | M10 | 33,9 | 5 | 13 | 6,5 |
| 07119-110X419 | bolt delrin | M10 | 41,9 | 5 | 16 | 6,5 |
| 07119-110X519 | bolt delrin | M10 | 51,9 | 5 | 19 | 6,5 |
| 07119-110X619 | bolt delrin | M10 | 61,9 | 5 | 22,9 | 6,5 |
| 07119-110X819 | bolt delrin | M10 | 81,9 | 5 | 30,5 | 6,5 |
| 07119-112X221 | bolt delrin | M12 | 22,1 | 6 | 9 / 13 / 18 / 24 / 31 / 35,7 / 47,6 | 8 |
| 07119-112X271 | bolt delrin | M12 | 27,1 | 6 | 13 | 8 |
| 07119-112X341 | bolt delrin | M12 | 34,1 | 6 | 18 | 8 |
| 07119-112X421 | bolt delrin | M12 | 42,1 | 6 | 24 | 8 |
| 07119-112X521 | bolt delrin | M12 | 52,1 | 6 | 31 | 8 |
| 07119-112X621 | bolt delrin | M12 | 62,1 | 6 | 35,7 | 8 |
| 07119-112X821 | bolt delrin | M12 | 82,1 | 6 | 47,6 | 8 |
Konstruktion
