Gewindespindeln für Stellfüße ECO-Line aus Stahl oder Nirosta

Artikelnummer: 27832

Produktinfo

Material
Steel or stainless steel 1.4305

Yta
Steel blue chromated; stainless steel, natural finish

Notera
Swivel Feet ECO-Line consist of a threaded spindle and a plate. Any threaded spindle can be combined with any plate.

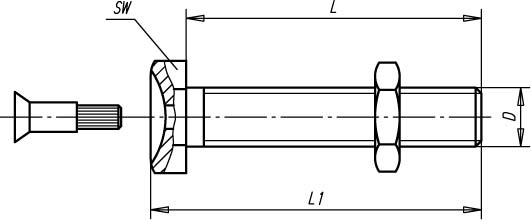

Order No.	Material	D	L	L1	SW	Approx. weight kg	Load capacity max. kN
27832-080251	steel	M8	25	29,5	13	0,012	3,5
27832-080401	steel	M8	40	44,5	13	0,017	3,5
27832-080501	steel	M8	50	54,5	13	0,020	3,5
27832-080701	steel	M8	70	74,5	13	0,026	3,5
27832-080801	steel	M8	80	84,5	13	0,029	3,5
27832-081001	steel	M8	100	104,5	13	0,035	3,5
27832-081201	steel	M8	120	124,5	13	0,041	3,5
27832-100251	steel	M10	25	30	17	0,022	4,7
27832-100401	steel	M10	40	45	17	0,030	4,7
27832-100501	steel	M10	50	55	17	0,035	4,7
27832-100701	steel	M10	70	75	17	0,044	4,7
27832-100801	steel	M10	80	85	17	0,049	4,7
27832-101001	steel	M10	100	105	17	0,058	4,7
27832-101201	steel	M10	120	125	17	0,069	4,7
27832-120251	steel	M12	25	31	19	0,034	7,7
27832-120401	steel	M12	40	46	19	0,044	7,7
27832-120501	steel	M12	50	56	19	0,051	7,7
27832-120701	steel	M12	70	76	19	0,065	7,7
27832-120801	steel	M12	80	86	19	0,072	7,7
27832-121001	steel	M12	100	106	19	0,086	7,7
27832-121201	steel	M12	120	126	19	0,100	7,7
27832-160501	steel	M16	50	58,5	24	0,115	14,5
27832-161001	steel	M16	100	108,5	24	0,165	14,5
27832-161501	steel	M16	150	158,5	24	0,190	14,5
27832-080252	stainless steel	M8	25	29,5	13	0,012	3,5
27832-080402	stainless steel	M8	40	44,5	13	0,017	3,5
27832-080502	stainless steel	M8	50	54,5	13	0,020	3,5
27832-080702	stainless steel	M8	70	74,5	13	0,026	3,5
27832-080802	stainless steel	M8	80	84,5	13	0,029	3,5
27832-081002	stainless steel	M8	100	104,5	13	0,035	3,5
27832-081202	stainless steel	M8	120	124,5	13	0,041	3,5
27832-100252	stainless steel	M10	25	30	17	0,022	4,7
27832-100402	stainless steel	M10	40	45	17	0,030	4,7
27832-100502	stainless steel	M10	50	55	17	0,035	4,7
27832-100702	stainless steel	M10	70	75	17	0,044	4,7
27832-100802	stainless steel	M10	80	85	17	0,049	4,7
27832-101002	stainless steel	M10	100	105	17	0,058	4,7
27832-101202	stainless steel	M10	120	125	17	0,069	4,7
27832-120252	stainless steel	M12	25	31	19	0,034	7,7
27832-120402	stainless steel	M12	40	46	19	0,044	7,7
27832-120502	stainless steel	M12	50	56	19	0,051	7,7
27832-120702	stainless steel	M12	70	76	19	0,065	7,7
27832-120802	stainless steel	M12	80	86	19	0,072	7,7
27832-121002	stainless steel	M12	100	106	19	0,086	7,7
27832-121202	stainless steel	M12	120	126	19	0,100	7,7
27832-160502	stainless steel	M16	50	58,5	24	0,115	14,5
27832-161002	stainless steel	M16	100	108,5	24	0,165	14,5
27832-161502	stainless steel	M16	150	158,5	24	0,190	14,5
