Scharniere aus Kunststoff, aushängbar, links
Artikelnummer: 27850
Produktinfo
Material
Glass-fibre reinforced thermoplastic;
axle in stainless steel
Yta
Hinge black, axle natural finish
Notera
All hinges can be supplied on request with guide tabs for the slots of aluminium profiles (slots 6, 8 and 10). They facilitate mounting, secure the hinge against twisting and make it stronger.

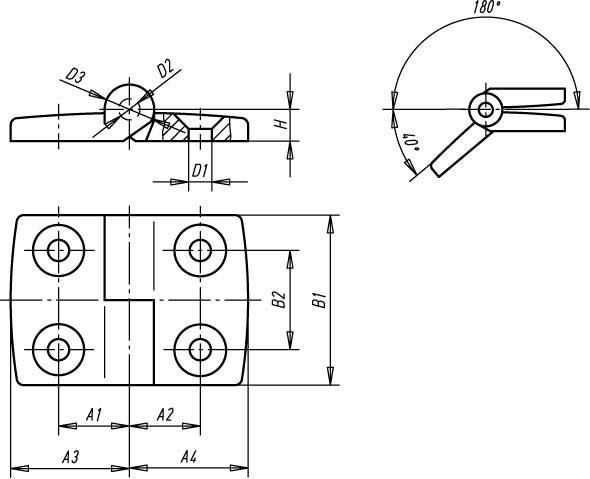

| Order No. | Surface finish | A1 | A2 | A3 | A4 | B1 | B2 | D2 | D3 | Load bearing capacity N | Approx. weight kg | D1 | H |
|---|
| 27850-1251515 | left hand | 15 | 15 | 26 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,031 | 6,6 | 9 |
| 27850-1251518 | left hand | 15 | 17,5 | 26 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,033 | 6,6 | 9 |
| 27850-1251520 | left hand | 15 | 20 | 26 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,035 | 6,6 | 9 |
| 27850-1251523 | left hand | 15 | 22,5 | 26 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,037 | 6,6 | 9 |
| 27850-1251525 | left hand | 15 | 25 | 26 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,038 | 6,6 | 9 |
| 27850-1251528 | left hand | 15 | 27,5 | 26 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27850-1251533 | left hand | 15 | 32,5 | 26 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27850-1301815 | left hand | 17,5 | 15 | 29,5 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,033 | 6,6 | 9 |
| 27850-1301818 | left hand | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,034 | 6,6 | 9 |
| 27850-1301823 | left hand | 17,5 | 22,5 | 29,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,038 | 6,6 | 9 |
| 27850-1301825 | left hand | 17,5 | 25 | 29,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27850-1301828 | left hand | 17,5 | 27,5 | 29,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,041 | 6,6 | 9 |
| 27850-1301833 | left hand | 17,5 | 32,5 | 29,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,045 | 6,6 | 9 |
| 27850-1352015 | left hand | 20 | 15 | 35,5 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,034 | 6,6 | 9 |
| 27850-1352018 | left hand | 20 | 17,5 | 35,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,036 | 6,6 | 9 |
| 27850-1352020 | left hand | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,038 | 6,6 | 9 |
| 27850-1352023 | left hand | 20 | 22,5 | 35,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27850-1352025 | left hand | 20 | 25 | 35,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,042 | 6,6 | 9 |
| 27850-1352028 | left hand | 20 | 27,5 | 35,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27850-1352033 | left hand | 20 | 32,5 | 35,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,047 | 6,6 | 9 |
| 27850-1402315 | left hand | 22,5 | 15 | 38,5 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,037 | 6,6 | 9 |
| 27850-1402318 | left hand | 22,5 | 17,5 | 38,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,038 | 6,6 | 9 |
| 27850-1402320 | left hand | 22,5 | 20 | 38,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27850-1402323 | left hand | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,042 | 6,6 | 9 |
| 27850-1402325 | left hand | 22,5 | 25 | 38,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27850-1402328 | left hand | 22,5 | 27,5 | 38,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,045 | 6,6 | 9 |
| 27850-1402333 | left hand | 22,5 | 32,5 | 38,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,049 | 6,6 | 9 |
| 27850-1452515 | left hand | 25 | 15 | 43,5 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,038 | 6,6 | 9 |
| 27850-1452518 | left hand | 25 | 17,5 | 43,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27850-1452520 | left hand | 25 | 20 | 43,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,042 | 6,6 | 9 |
| 27850-1452523 | left hand | 25 | 22,5 | 43,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27850-1452525 | left hand | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,045 | 6,6 | 9 |
| 27850-1452528 | left hand | 25 | 27,5 | 43,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,046 | 6,6 | 9 |
| 27850-1452533 | left hand | 25 | 32,5 | 43,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,050 | 6,6 | 9 |
| 27850-1502815 | left hand | 27,5 | 15 | 48,5 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27850-1502818 | left hand | 27,5 | 17,5 | 48,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,041 | 6,6 | 9 |
| 27850-1502820 | left hand | 27,5 | 20 | 48,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27850-1502823 | left hand | 27,5 | 22,5 | 48,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,045 | 6,6 | 9 |
| 27850-1502825 | left hand | 27,5 | 25 | 48,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,046 | 6,6 | 9 |
| 27850-1502828 | left hand | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,048 | 6,6 | 9 |
| 27850-1502833 | left hand | 27,5 | 32,5 | 48,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,052 | 6,6 | 9 |
| 27850-1603315 | left hand | 32,5 | 15 | 57,5 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27850-1603318 | left hand | 32,5 | 17,5 | 57,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,045 | 6,6 | 9 |
| 27850-1603320 | left hand | 32,5 | 20 | 57,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,047 | 6,6 | 9 |
| 27850-1603323 | left hand | 32,5 | 22,5 | 57,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,049 | 6,6 | 9 |
| 27850-1603325 | left hand | 32,5 | 25 | 57,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,050 | 6,6 | 9 |
| 27850-1603328 | left hand | 32,5 | 27,5 | 57,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,052 | 6,6 | 9 |
| 27850-1603333 | left hand | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,055 | 6,6 | 9 |
Konstruktion
