Kugelknöpfe glatt DIN 319 erweitert
Artikelnummer: 06250
Produktinfo
Material
Black duroplastic PF 31; bush in galvanized steel
Yta
Deburred and high-polish finish
Notera
Assembly Form L: The Ball Knobs are mounted firmly by tapping a hammer lightly. Please only use a rubber or plastic hammer, with a weight up to 200 g!
The version 06250-21604 has a bush in copper-plated steel.
The versions 06250-23008, 06250-23508 and 06250-24008 have a bush in brass.

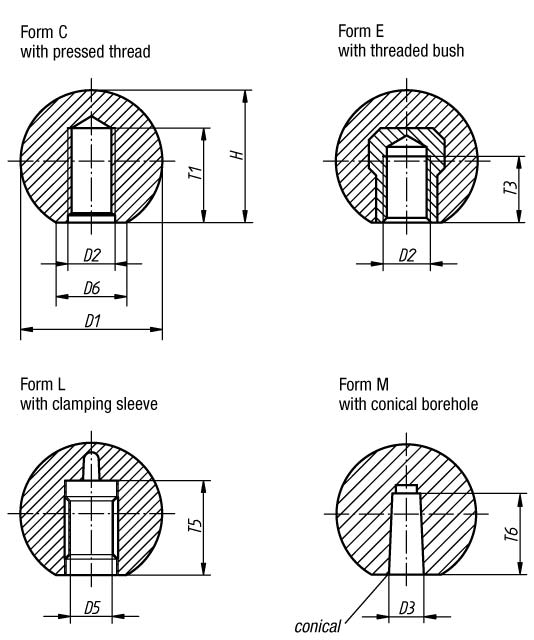

| Order No. | D2 | D5 | ~D6 | ~H | T1 min. | T3 min. | T5 | D1 | D3 | T6 | Approx. weight g | Form |
|---|
| 06250-11604 | M4 | - | 8 | 15 | 7 | - | - | 16 | - | - | 2 | C |
| 06250-11605 | M5 | - | 8 | 15 | 7,5 | - | - | 16 | - | - | 3 | C |
| 06250-11606 | M6 | - | 8 | 15 | 7,5 | - | - | 16 | - | - | 4 | C |
| 06250-12005 | M5 | - | 12 | 18 | 9 | - | - | 20 | - | - | 5 | C |
| 06250-12006 | M6 | - | 12 | 18 | 10,5 | - | - | 20 | - | - | 6 | C |
| 06250-12506 | M6 | - | 15 | 23 | 11 | - | - | 25 | - | - | 9 | C |
| 06250-12508 | M8 | - | 15 | 23 | 13,5 | - | - | 25 | - | - | 10 | C |
| 06250-13008 | M8 | - | 16 | 28 | 14 | - | - | 30 | - | - | 18 | C |
| 06250-13208 | M8 | - | 18 | 29 | 14,5 | - | - | 32 | - | - | 23 | C |
| 06250-13210 | M10 | - | 18 | 29 | 16 | - | - | 32 | - | - | 24 | C |
| 06250-13508 | M8 | - | 17 | 33 | 20 | - | - | 36 | - | - | 35 | C |
| 06250-13510 | M10 | - | 17 | 33 | 21 | - | - | 36 | - | - | 36 | C |
| 06250-14008 | M8 | - | 20 | 37,5 | 22 | - | - | 40 | - | - | 42 | C |
| 06250-14010 | M10 | - | 20 | 37,5 | 18 | - | - | 40 | - | - | 43 | C |
| 06250-14012 | M12 | - | 20 | 37,5 | 23 | - | - | 40 | - | - | 44 | C |
| 06250-14510 | M10 | - | 20 | 43 | 26 | - | - | 45 | - | - | 51 | C |
| 06250-14512 | M12 | - | 20 | 43 | 30 | - | - | 45 | - | - | 52 | C |
| 06250-15010 | M10 | - | 22 | 48 | 30 | - | - | 50 | - | - | 69 | C |
| 06250-15012 | M12 | - | 22 | 48 | 21 | - | - | 50 | - | - | 70 | C |
| 06250-21604 | M4 | - | 8 | 15 | - | 6 | - | 16 | - | - | 2 | E |
| 06250-22005 | M5 | - | 12 | 18 | - | 7,5 | - | 20 | - | - | 5 | E |
| 06250-22006 | M6 | - | 12 | 18 | - | 8 | - | 20 | - | - | 6 | E |
| 06250-22506 | M6 | - | 15 | 23 | - | 9 | - | 25 | - | - | 9 | E |
| 06250-22508 | M8 | - | 15 | 23 | - | 13,5 | - | 25 | - | - | 10 | E |
| 06250-23008 | M8 | - | 16 | 28 | - | 14 | - | 30 | - | - | 18 | E |
| 06250-23208 | M8 | - | 18 | 29 | - | 12 | - | 32 | - | - | 23 | E |
| 06250-23210 | M10 | - | 18 | 29 | - | 16 | - | 32 | - | - | 24 | E |
| 06250-23508 | M8 | - | 17 | 33 | - | 14 | - | 36 | - | - | 35 | E |
| 06250-23510 | M10 | - | 17 | 33 | - | 14 | - | 36 | - | - | 36 | E |
| 06250-24008 | M8 | - | 20 | 37,5 | - | 14 | - | 40 | - | - | 42 | E |
| 06250-24010 | M10 | - | 20 | 37,5 | - | 15 | - | 40 | - | - | 43 | E |
| 06250-24012 | M12 | - | 20 | 37,5 | - | 21 | - | 40 | - | - | 44 | E |
| 06250-24510 | M10 | - | 20 | 43 | - | 22 | - | 45 | - | - | 51 | E |
| 06250-24512 | M12 | - | 20 | 43 | - | 21 | - | 45 | - | - | 52 | E |
| 06250-25010 | M10 | - | 22 | 48 | - | 22 | - | 50 | - | - | 69 | E |
| 06250-25012 | M12 | - | 22 | 48 | - | 18 | - | 50 | - | - | 70 | E |
| 06250-42005 | - | 5 | 12 | 18 | - | - | 13 | 20 | - | - | 5 | L |
| 06250-42506 | - | 6 | 15 | 23 | - | - | 16 | 25 | - | - | 9 | L |
| 06250-42508 | - | 8 | 15 | 23 | - | - | 15 | 25 | - | - | 10 | L |
| 06250-43208 | - | 8 | 18 | 29 | - | - | 15 | 32 | - | - | 23 | L |
| 06250-43210 | - | 10 | 18 | 29 | - | - | 20 | 32 | - | - | 24 | L |
| 06250-44010 | - | 10 | 20 | 37,5 | - | - | 20 | 40 | - | - | 43 | L |
| 06250-44012 | - | 12 | 20 | 37,5 | - | - | 23 | 40 | - | - | 44 | L |
| 06250-45012 | - | 12 | 22 | 48 | - | - | 20 | 50 | - | - | 70 | L |
| 06250-31604 | - | - | 8 | 15 | - | - | - | 16 | 4 | 9 | 2 | M |
| 06250-32005 | - | - | 12 | 18 | - | - | - | 20 | 5 | 12 | 5 | M |
| 06250-32506 | - | - | 15 | 23 | - | - | - | 25 | 6 | 15 | 9 | M |
| 06250-32508 | - | - | 15 | 23 | - | - | - | 25 | 8 | 15 | 10 | M |
| 06250-33208 | - | - | 18 | 29 | - | - | - | 32 | 8 | 15 | 23 | M |
| 06250-33210 | - | - | 18 | 29 | - | - | - | 32 | 10 | 15 | 24 | M |
| 06250-34010 | - | - | 20 | 37,5 | - | - | - | 40 | 10 | 20 | 43 | M |
| 06250-34012 | - | - | 20 | 37,5 | - | - | - | 40 | 12 | 20 | 44 | M |
| 06250-35012 | - | - | 22 | 48 | - | - | - | 50 | 12 | 22 | 70 | M |
