Griffstangen_1

Artikelnummer: 06360_1

Produktinfo

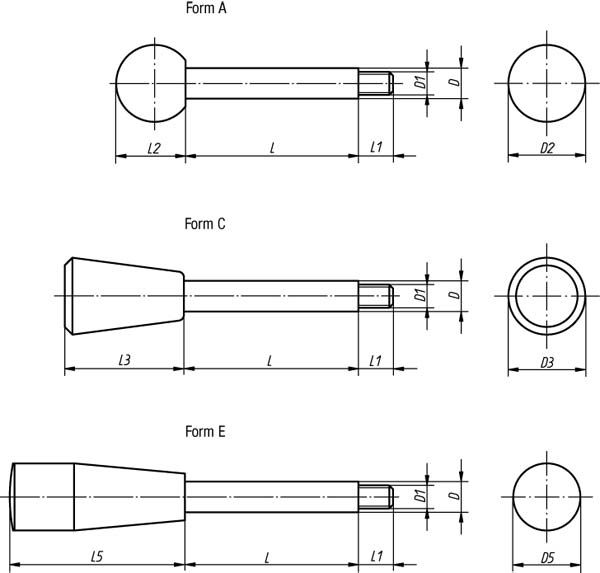

Order No.	D	D1	D2	D3	D5	L	L1	L2	L3	L5	Surface finish	Form
06360-208X35	8	M6	20	-	-	35	9	18	-	-	Stahl	A
06360-208X50	8	M6	20	-	-	50	9	18	-	-	Stahl	A
06360-208X65	8	M6	20	-	-	65	9	18	-	-	Stahl	A
06360-210X50	10	M8	25	-	-	50	13	22,5	-	-	Stahl	A
06360-210X65	10	M8	25	-	-	65	13	22,5	-	-	Stahl	A
06360-210X80	10	M8	25	-	-	80	13	22,5	-	-	Stahl	A
06360-210X100	10	M8	25	-	-	100	13	22,5	-	-	Stahl	A
06360-212X65	12	M10	32	-	-	65	15	29	-	-	Stahl	A
06360-212X80	12	M10	32	-	-	80	15	29	-	-	Stahl	A
06360-212X100	12	M10	32	-	-	100	15	29	-	-	Stahl	A
06360-212X125	12	M10	32	-	-	125	15	29	-	-	Stahl	A
06360-214X80	14	M12	35	-	-	80	16	32,5	-	-	Stahl	A
06360-214X100	14	M12	35	-	-	100	16	32,5	-	-	Stahl	A
06360-214X125	14	M12	35	-	-	125	16	32,5	-	-	Stahl	A
06360-214X160	14	M12	35	-	-	160	16	32,5	-	-	Stahl	A
06360-408X35	8	M6	-	20	-	35	9	-	30	-	Stahl	C
06360-408X50	8	M6	-	20	-	50	9	-	30	-	Stahl	C
06360-408X65	8	M6	-	20	-	65	9	-	30	-	Stahl	C
06360-410X50	10	M8	-	25	-	50	13	-	38	-	Stahl	C
06360-410X65	10	M8	-	25	-	65	13	-	38	-	Stahl	C
06360-410X80	10	M8	-	25	-	80	13	-	38	-	Stahl	C
06360-410X100	10	M8	-	25	-	100	13	-	38	-	Stahl	C
06360-412X65	12	M10	-	30	-	65	15	-	46	-	Stahl	C
06360-412X80	12	M10	-	30	-	80	15	-	46	-	Stahl	C
06360-412X100	12	M10	-	30	-	100	15	-	46	-	Stahl	C
06360-412X125	12	M10	-	30	-	125	15	-	46	-	Stahl	C
06360-414X80	14	M12	-	35	-	80	16	-	53	-	Stahl	C
06360-414X100	14	M12	-	35	-	100	16	-	53	-	Stahl	C
06360-414X125	14	M12	-	35	-	125	16	-	53	-	Stahl	C
06360-414X160	14	M12	-	35	-	160	16	-	53	-	Stahl	C
06360-608X35	8	M6	-	-	17	35	9	-	-	45	Stahl	E
06360-608X50	8	M6	-	-	17	50	9	-	-	45	Stahl	E
06360-608X65	8	M6	-	-	17	65	9	-	-	45	Stahl	E
06360-610X50	10	M8	-	-	23	50	13	-	-	60	Stahl	E
06360-610X65	10	M8	-	-	23	65	13	-	-	60	Stahl	E
06360-610X80	10	M8	-	-	23	80	13	-	-	60	Stahl	E
06360-610X100	10	M8	-	-	23	100	13	-	-	60	Stahl	E
06360-612X65	12	M10	-	-	28	65	15	-	-	70	Stahl	E
06360-612X80	12	M10	-	-	28	80	15	-	-	70	Stahl	E
06360-612X100	12	M10	-	-	28	100	15	-	-	70	Stahl	E
06360-612X125	12	M10	-	-	28	125	14	-	-	70	Stahl	E
06360-614X80	14	M12	-	-	28	80	16	-	-	70	Stahl	E
06360-614X100	14	M12	-	-	28	100	16	-	-	70	Stahl	E
06360-614X125	14	M12	-	-	28	125	16	-	-	70	Stahl	E
06360-614X160	14	M12	-	-	28	160	16	-	-	70	Stahl	E

Order No.	D	D1	D2	D3	D5	L	L1	L2	L3	L5	Surface finish	Form
06360-1208X35	8	M6	20	-	-	35	9	18	-	-	Nirosta	A
06360-1208X50	8	M6	20	-	-	50	9	18	-	-	Nirosta	A
06360-1208X65	8	M6	20	-	-	65	9	18	-	-	Nirosta	A
06360-1210X50	10	M8	25	-	-	50	13	22,5	-	-	Nirosta	A
06360-1210X65	10	M8	25	-	-	65	13	22,5	-	-	Nirosta	A
06360-1210X80	10	M8	25	-	-	80	13	22,5	-	-	Nirosta	A
06360-1210X100	10	M8	25	-	-	100	13	22,5	-	-	Nirosta	A
06360-1212X65	12	M10	32	-	-	65	15	29	-	-	Nirosta	A
06360-1212X80	12	M10	32	-	-	80	15	29	-	-	Nirosta	A
06360-1212X100	12	M10	32	-	-	100	15	29	-	-	Nirosta	A
06360-1212X125	12	M10	32	-	-	125	15	29	-	-	Nirosta	A
06360-1214X80	14	M12	35	-	-	80	16	32,5	-	-	Nirosta	A
06360-1214X100	14	M12	35	-	-	100	16	32,5	-	-	Nirosta	A
06360-1214X125	14	M12	35	-	-	125	16	32,5	-	-	Nirosta	A
06360-1214X160	14	M12	35	-	-	160	16	32,5	-	-	Nirosta	A
06360-1408X35	8	M6	-	20	-	35	9	-	30	-	Nirosta	C
06360-1408X50	8	M6	-	20	-	50	9	-	30	-	Nirosta	C
06360-1408X65	8	M6	-	20	-	65	9	-	30	-	Nirosta	C
06360-1410X50	10	M8	-	25	-	50	13	-	38	-	Nirosta	C
06360-1410X65	10	M8	-	25	-	65	13	-	38	-	Nirosta	C
06360-1410X80	10	M8	-	25	-	80	13	-	38	-	Nirosta	C
06360-1410X100	10	M8	-	25	-	100	13	-	38	-	Nirosta	C
06360-1412X65	12	M10	-	30	-	65	15	-	46	-	Nirosta	C
06360-1412X80	12	M10	-	30	-	80	15	-	46	-	Nirosta	C
06360-1412X100	12	M10	-	30	-	100	15	-	46	-	Nirosta	C
06360-1412X125	12	M10	-	30	-	125	15	-	46	-	Nirosta	C
06360-1414X80	14	M12	-	35	-	80	16	-	53	-	Nirosta	C
06360-1414X100	14	M12	-	35	-	100	16	-	53	-	Nirosta	C
06360-1414X125	14	M12	-	35	-	125	16	-	53	-	Nirosta	C
06360-1414X160	14	M12	-	35	-	160	16	-	53	-	Nirosta	C
06360-1608X35	8	M6	-	-	17	35	9	-	-	45	Nirosta	E
06360-1608X50	8	M6	-	-	17	50	9	-	-	45	Nirosta	E
06360-1608X65	8	M6	-	-	17	65	9	-	-	45	Nirosta	E
06360-1610X50	10	M8	-	-	23	50	13	-	-	60	Nirosta	E
06360-1610X65	10	M8	-	-	23	65	13	-	-	60	Nirosta	E
06360-1610X80	10	M8	-	-	23	80	13	-	-	60	Nirosta	E
06360-1610X100	10	M8	-	-	23	100	13	-	-	60	Nirosta	E
06360-1612X65	12	M10	-	-	28	65	15	-	-	70	Nirosta	E
06360-1612X80	12	M10	-	-	28	80	15	-	-	70	Nirosta	E
06360-1612X100	12	M10	-	-	28	100	15	-	-	70	Nirosta	E
06360-1612X125	12	M10	-	-	28	125	15	-	-	70	Nirosta	E
06360-1614X80	14	M12	-	-	28	80	16	-	-	70	Nirosta	E
06360-1614X100	14	M12	-	-	28	100	16	-	-	70	Nirosta	E
06360-1614X125	14	M12	-	-	28	125	16	-	-	70	Nirosta	E
06360-1614X160	14	M12	-	-	28	160	16	-	-	70	Nirosta	E
